Ausbauen
- | Montagerahmen ausbauen → Kapitel. |
- | Schiebedachmotor ausbauen → Kapitel. |

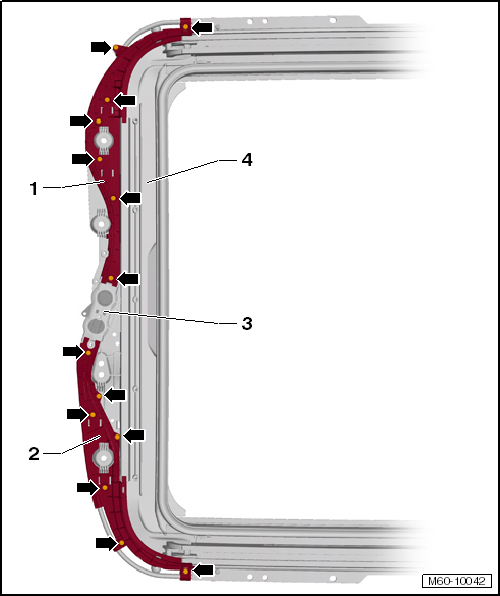

- | Schrauben -Pfeile- herausdrehen. |
- | Abdeckungen Seilzüge -1 und 2- abnehmen. |
Die Motorplatte vorn -3- bleibt noch am Frontteil. -4-. |

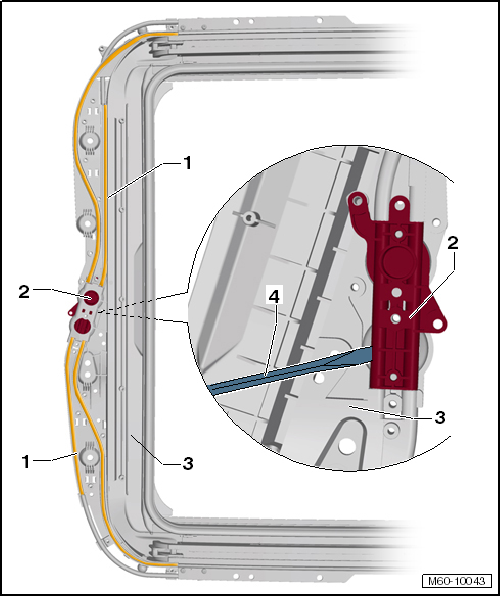

- | Die Enden der Seilzüge -1- aus der Motorplatte -2- herausziehen. |
- | Mit einem geeigneten Schraubendreher -4- die Motorplatte -2- aus dem Frontteil -3- heraushebeln. |
Einbauen
Motorplatte -2- wie gezeigt in das Frontteil -3- einsetzen. |
Die Motorplatte und die Seilzüge -1- dürfen nicht gefettet werden. |
|
