Volkswagen Touran Reparaturanleitung :: Verlauf des Keilrippenriemens, 1,4 l TSI-Motor

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Drehstromgenerator / Verlauf des Keilrippenriemens, 1,4 l TSI-Motor

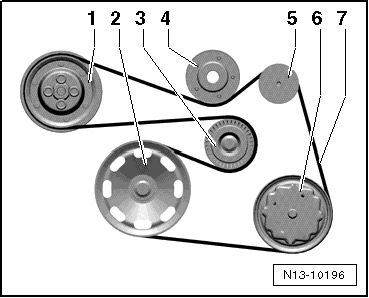

Fahrzeuge mit Klimaanlage:

1 -	Keilrippenriemenscheibe - Kühlmittelpumpe

2 -	Keilrippenriemenscheibe - Kurbelwelle

3 -	untere Spannrolle

4 -	obere Spannrolle

5 -	Keilrippenriemenscheibe - Drehstromgenerator

6 -	Keilrippenriemenscheibe - Klimakompressor

7 -	Keilrippenriemen

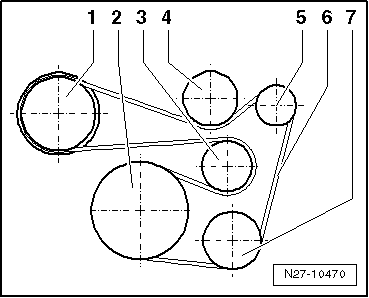

Verlauf des Keilrippenriemens, 1,4 l TSI-Motor

Fahrzeuge ohne Klimaanlage:

1 -	Keilrippenriemenscheibe - Kühlmittelpumpe

2 -	Keilrippenriemenscheibe - Kurbelwelle

3 -	untere Spannrolle

4 -	obere Spannrolle

5 -	Keilrippenriemenscheibe - Drehstromgenerator

6 -	Keilrippenriemen

7 -	Umlenkrolle
