Volkswagen Touran Reparaturanleitung :: Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz- Gestell / Sitze vorn / Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen

Ausbauen

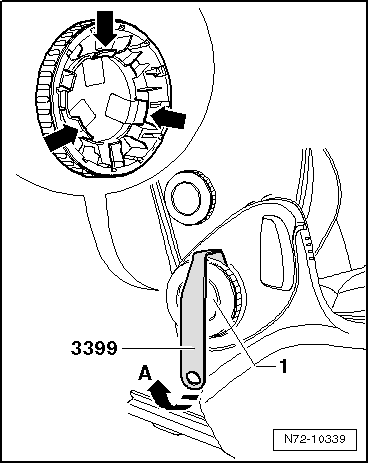

Drehen Sie das Lehnenverstellrad -1- so weit, bis Sie von hinten eine der drei Verrastungen -Pfeile- sehen. Verwenden Sie eventuell eine Taschenlampe.
Drehen sie eine der Verrastungen nach oben auf "12 Uhr".
Haken Sie das Montagewerkzeug -3399- ein und hebeln Sie es in -Pfeilrichtung A- ab.
Drehen Sie das Lehnenverstellrad 120 weiter.
Haken Sie das Montagewerkzeug -3399- erneut ein und hebeln Sie es in -Pfeilrichtung A- ab.
Nehmen Sie das Lehnenverstellrad ab.
  Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen
Ziehen Sie den Griff der Höhenverstellung -1- nach oben.

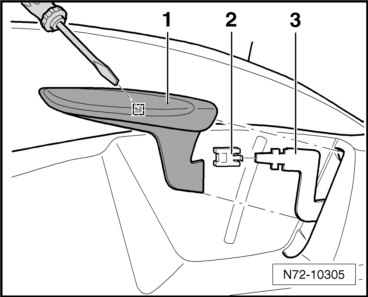

Drücken Sie auf der Innenseite vom Griff der Höhenverstellung die Blechlasche der Befestigungsklammer -2-, mit einem kleinen Schraubendreher, in Richtung Schweller und ziehen Sie den Griff vom Verstellhebel -3- herunter.
  Hinweis

Zur besseren Übersicht ist die Befestigungsklammer in der Abbildung in ausgebautem Zustand dargestellt.

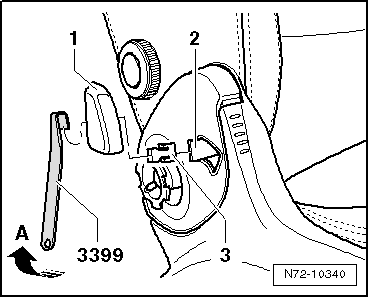

Entfernen Sie die Befestigungsklammer -1- vom Verstellhebel -3-.
  Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen

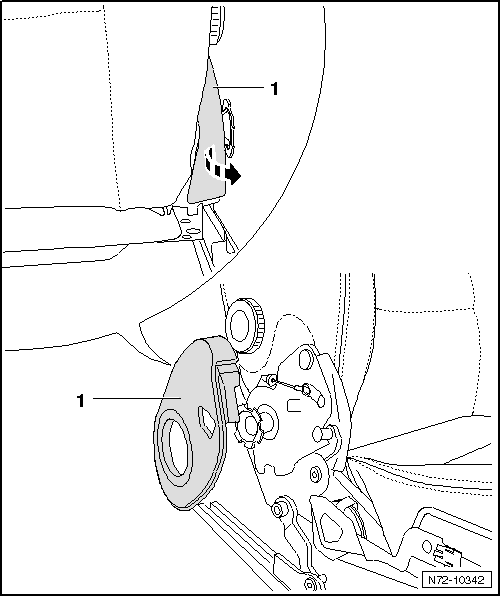

Haken Sie das Montagewerkzeug -3399- ein und hebeln Sie den Entriegelungshebel -1- in -Pfeilrichtung- ab.
  Hinweis

Zur besseren Übersicht ist die Befestigungsklammer -3- in der Abbildung in ausgebautem Zustand dargestellt.
Entfernen Sie die Befestigungsklammer -3- vom Verstellhebel -2-.
  Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen

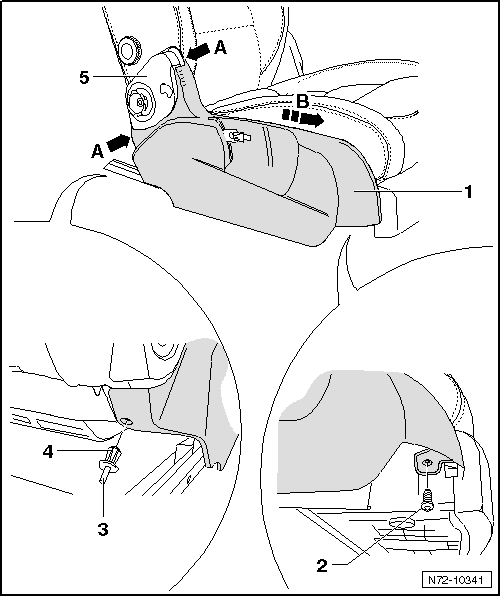

Drehen Sie die Schraube -2- heraus (2 Nm).
Drücken Sie den Klemmstift -3-, nach innen, aus den Spreizclip -4- heraus.
Entfernen Sie den Spreizclip.
Lösen Sie die Verkleidung -1- im Bereich der Verkleidung -5--Pfeile A-.
Lösen Sie die Verkleidung -1-, in -Pfeilrichtung B-, aus den Aufnahmen im Sitzgestell.

Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen



Lösen Sie die Verkleidung -1- im hinteren Bereich -Pfeil-.
Nehmen Sie die Verkleidung nach oben ab.

Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus- und einbauen




Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
