Vorsicht!

Bei der Verlegung von Unterdruckleitungen ist darauf zu achten, dass die Leitungen nicht geknickt, verdreht oder gequetscht werden. Dies kann ansonsten zu Liegenbleibern führen.

Hinweis

Blau = Unterdrucksteuerleitung für Abgasrückführung.

Grau = Belüftungsleitung zum Luftfiltergehäuse.

Grün = Unterdrucksteuerleitung für Abgasturbolader.

Rot = Unterdruckversorgungsleitung von der Unterdruckpumpe.

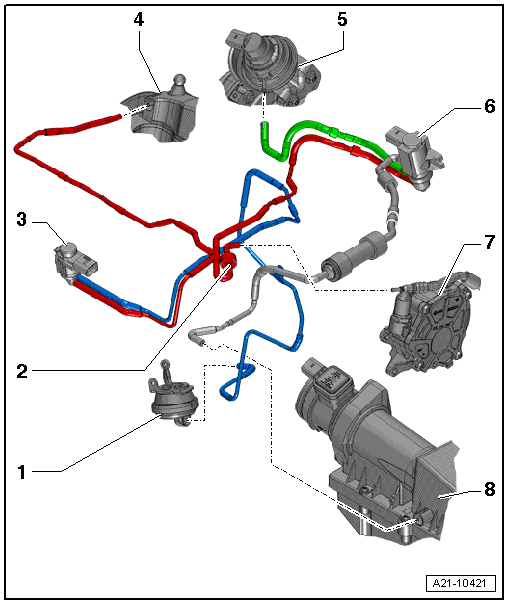

Unterdrucksystem

1 -	Unterdruckdose

für Umschaltung Kühler für Abgasrückführung

2 -	Rückschlagventil

3 -	Umschaltventil für Kühler der Abgasrückführung -N345-

Umschaltung prüfen → Kapitel

4 -	Zylinderkopfhaube

mit integriertem Unterdruckbehälter

5 -	Unterdruckdose

am Abgasturbolader

mit Positionsgeber für Ladedrucksteller -G581-

6 -	Magnetventil für Ladedruckbegrenzung -N75-

7 -	Unterdruckpumpe

8 -	Luftfiltergehäuse

mit Anschlussstück für Belüftungsleitung
