Volkswagen Touran Reparaturanleitung :: Umwälzpumpe -V55- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Zusatzheizung Thermo Top V aus- und einbauen / Stand-/Zusatzheizung zerlegen und zusammenbauen / Umwälzpumpe -V55- aus- und einbauen

Ausbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Schlauchklemmen bis Ø 25 mm -3094-

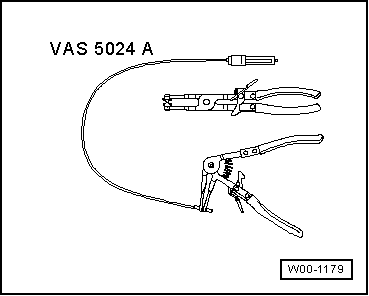

Zange für Federbandschellen -VAS 5024A-

-	Geräuschdämpfung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

-	Radhausschale vorn rechts lösen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.

-	Kühlmittelschläuche mit Schlauchklemmen bis Ø 25 mm -3094- abklemmen.

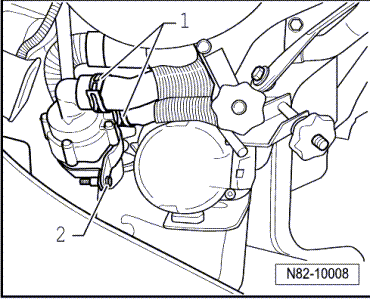

-	Schellen -1- lösen.

ACHTUNG!

Es besteht Gefahr durch Verbrühung.

Die Kühlmitteltemperatur kann bei einem warmen Motor über 100⁰ C liegen. Das Kühlsystem steht unter Druck.

Vor Reparaturen gegebenenfalls Druck und Temperatur abbauen.

-	Kühlmittelschläuche von der Umwälzpumpe -V55- abziehen.

-	Stecker von der Umwälzpumpe -V55- abziehen.

-	Schraube -2- herausdrehen und Umwälzpumpe -V55- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Nach dem Einbau der Umwälzpumpe -V55- ist der Kühlmittelkreislauf zu entlüften → Rep.-Gr.19.
