Volkswagen Touran Reparaturanleitung :: Systemübersicht über das Radio-Navigationssystem "RNS 315"

Volkswagen Touran Reparaturanleitung / Kommunikation / Radio-Navigationssystem "RNS 315" / Systemübersicht über das Radio-Navigationssystem "RNS 315"

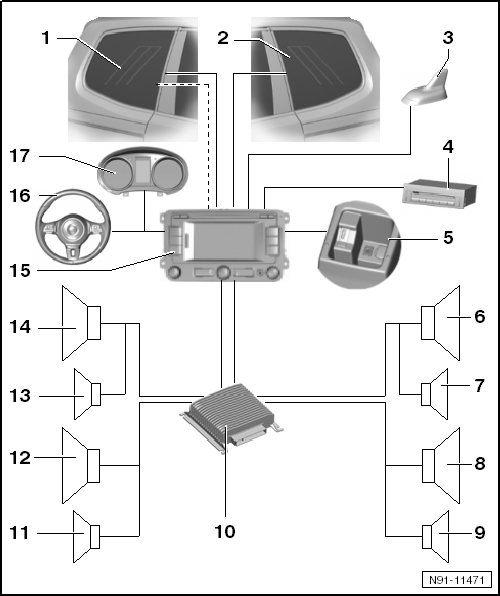

Systemübersicht über das Radio-Navigationssystem

1 -  Antenne in Seitenscheibe hinten rechts
2 -  Antenne in Seitenscheibe hinten links
3 -  Dachantenne
4 -  CD-Wechsler -R41-
5 -  Steuergerät für Multimediasystem -J650- und Anschluss für externe Audioquellen -R199-
6 -  Tieftonlautsprecher vorn rechts -R23-
7 -  Hochtonlautsprecher vorn rechts -R22-
8 -  Tieftonlautsprecher hinten rechts -R17-
9 -  Hochtonlautsprecher hinten rechts -R16-
10 -  Verstärker -R12-
11 -  Hochtonlautsprecher hinten links -R14-
12 -  Tieftonlautsprecher hinten links -R15-
13 -  Hochtonlautsprecher vorn links -R20-
14 -  Tieftonlautsprecher vorn links -R21-
15 -  Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-
16 -  Multifunktionstasten im Lenkrad links -E440- und Multifunktionstasten im Lenkrad rechts -E441-
17 -  Steuergerät im Schalttafeleinsatz -J285-
