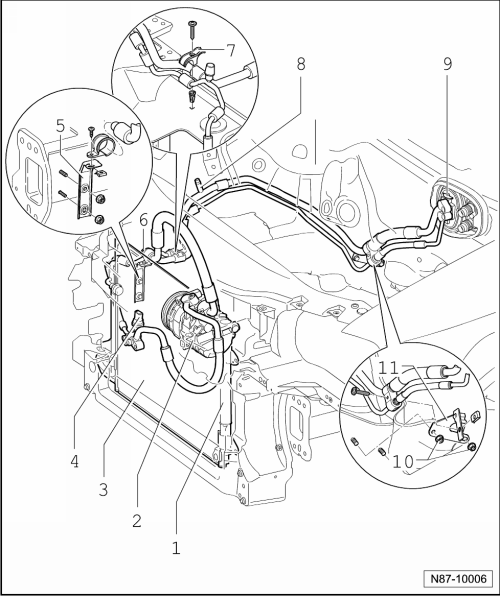

Systemübersicht - Kältemittelkreislauf

1 -	Flüssigkeitsbehälter mit Trockner

Hinweis

Der Flüssigkeitsbehälter mit Trockner ist unter bestimmten Voraussetzungen nicht mehr nach jedem Öffnen des Kältemittelkreislaufs zu ersetzen. Siehe in der ELSA unter → Klimaanlage mit Kältemittel R134a; Rep.-Gr.00.

Aus- und einbauen → Kapitel

2 -	Klimakompressor

Hersteller Fa. Denso Bezeichnung: 7SEU 16C

Aus- und einbauen → Kapitel

3 -	Kondensator

Aus- und einbauen → Kapitel

4 -	Hochdruckgeber -G65-

Ausbauen → Kapitel

5 -

Halter

6 -	Absaug- und Füllventil

Hochdruckseite

Das Ablassen von Kältemittel in die Umwelt ist eine strafbare Handlung.

Ausbauen → Kapitel

Füllmengen → Kapitel

7 -	Haltebügel

8 -	Absaug- und Füllventil

Niederdruckseite

Das Ablassen von Kältemittel in die Umwelt ist eine strafbare Handlung.

Ausbauen → Kapitel

Füllmengen → Kapitel

9 -	Expansionsventil

Aufgaben und Ausbauen → Kapitel

10 -	Sechskantmutter

20 Nm

11 -

Halter
