Volkswagen Touran Betriebsanleitung :: Kopfstütze aus- und einbauen

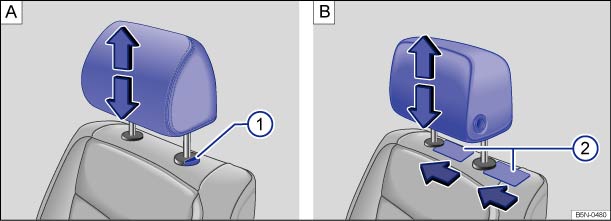

Abb. 45

A: Kopfstütze ausbauen ohne
Verstellmöglichkeit in Längsrichtung, B: Kopfstütze ausbauen mit Verstellmöglichkeit in Längsrichtung.

Abb. 46

Kopfstütze der zweiten oder
dritten Sitzreihe ausbauen.

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

⇒Einleitung
zum Thema 

Alle Sitzplätze sind mit Kopfstützen ausgestattet. Die L-förmigen Kopfstützen sind nur für den jeweiligen Sitzplatz vorgesehen. Deshalb Kopfstützen nicht an anderen Positionen einbauen.

Vordere Kopfstütze ausbauen bei Fahrzeugen ohne in Längsrichtung verstellbare Kopfstützen

• Kopfstütze ganz nach oben schieben ⇒ .

• Kopfstütze bei gedrückter Taste ⇒ Abb. 45① A ganz herausziehen.

Vordere Kopfstütze einbauen bei Fahrzeugen ohne in Längsrichtung verstellbare Kopfstützen

• Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.

• Kopfstütze bei gedrückter Taste ⇒ Abb. 45① A nach unten schieben.

• Kopfstützen gemäß richtiger Sitzposition einstellen ⇒ Kopfstütze einstellen .

Vordere Kopfstütze ausbauen bei Fahrzeugen mit in Längsrichtung verstellbaren Kopfstützen

• Gegebenenfalls Sitzlehne so verstellen, dass die Kopfstütze ausgebaut werden kann.

• Kopfstütze ganz nach oben und hinten schieben ⇒ .

• Jeweils einen flachen Gegenstand, z. B. eine Plastikkarte ⇒ Abb. 45② B, auf beiden Seiten zwischen den Bezug der Sitzlehne und die Abdeckkappe der Haltestange der Kopfstütze schieben und gleichzeitig mit leichtem Druck die Haltestangen entriegeln.

• Kopfstütze ganz herausziehen.

Vordere Kopfstütze einbauen bei Fahrzeugen mit in Längsrichtung verstellbaren Kopfstützen

• Beide Haltestangen der Kopfstütze so weit wie möglich herausziehen.

• Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.

• Kopfstütze nach unten schieben, bis beide Haltestangen eingerastet sind.

• Kopfstütze gemäß richtiger Sitzposition einstellen und einrasten lassen ⇒ Kopfstütze einstellen .

Kopfstützen der zweiten oder dritten Sitzreihe ausbauen

• Gegebenenfalls Sitzlehne so verstellen, dass die Kopfstütze ausgebaut werden kann.

• Kopfstütze ganz nach oben schieben ⇒ .

• Kopfstütze bei gedrückter Taste  ⇒ Abb. 46①  ganz herausziehen.

• Sitzlehne des Rücksitzes nach hinten klappen und sicher einrasten lassen.

Kopfstützen der zweiten oder dritten Sitzreihe einbauen

• Gegebenenfalls Sitzlehne so verstellen, dass die Kopfstütze eingebaut werden kann.

• Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.

• Kopfstütze bei gedrückter Taste ⇒ Abb. 46①  nach unten schieben.

• Sitzlehne des Rücksitzes nach hinten klappen und sicher einrasten lassen.

• Kopfstützen gemäß richtiger Sitzposition einstellen ⇒ Kopfstütze einstellen .

Warnung

Das Fahren mit ausgebauten oder falsch eingestellten Kopfstützen erhöht bei Unfällen und plötzlichen Fahr- und Bremsmanövern das Risiko schwerer oder tödlicher Verletzungen.

• Immer mit richtig eingebauter und eingestellter Kopfstütze fahren, wenn auf dem Sitzplatz eine Person sitzt.

• Ausgebaute Kopfstützen umgehend wieder einbauen, damit die Mitfahrer richtig geschützt sein können.

Hinweis

Beim Aus- und Einbau der Kopfstütze darauf achten, dass die Kopfstütze nicht gegen den Dachhimmel, die Vordersitzlehne oder andere Fahrzeugteile stößt. Ansonsten können Beschädigungen die Folge sein.

Hinweis

Die Rücksitzlehne der dritten
Sitzreihe darf bei eingebauten Kopfstützen nur dann vorgeklappt werden, wenn die Sitze der zweiten Sitzreihe so weit nach vorn geschoben wurden, dass die Kopfstützen der dritten Sitzreihe beim Vorklappen nicht gegen die Rücksitzlehnen stoßen. Die Rücksitzlehnen der zweiten Sitzreihe könnten sonst beschädigt werden.

Die Kopfstützen für die Sitze in der dritten
Sitzreihe können im Ablagefach des Gepäckraumbodens verstaut werden ⇒ Ablagen .
