Volkswagen Touran Reparaturanleitung :: Stirnwand

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Karosserie vorn / Stirnwand

Werkzeuge

Werkzeuge

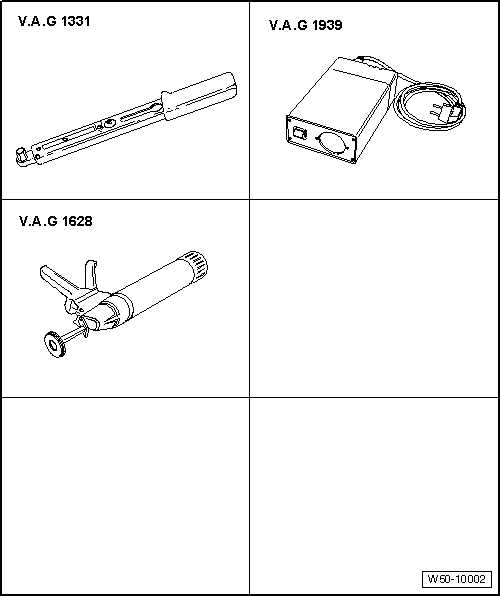

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel 5...50 Nm -V.A.G 1331-

Kartuschen-Heizgerät -V.A.G 1939-

Handdruckpistole -V.A.G 1628-

Materialien

1K-Scheibenklebstoff

→ Anmerkung

Aktivator

Glasprimer/Lackprimer

Reinigungslösung

Primer-Applikator

¹⁾	Erwärmen nach Herstellerangaben mit Kartuschen-Heizgerät -V.A.G 1939-

²⁾	Mindestaushärtezeit beachten

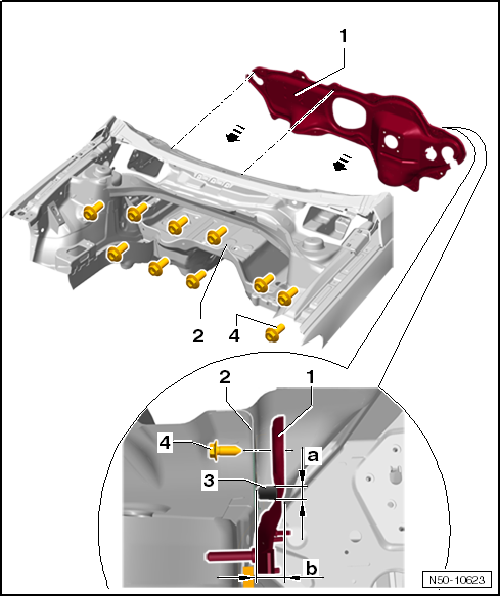

Stirnwand - Montageübersicht

Hinweis

Die Stirnwand -1- ist geschraubt und zusätzlich noch mit PUR-Klebedichtungsmaterial -3- eingeklebt.

Stirnwand - Montageübersicht

1 -

Stirnwand

ausbauen:

-	Nach Herausdrehen der Schrauben -2- die Kleberaupe -3- mit Werkstattmitteln durchtrennen.

2 -	Karosserieflansch

3 -	PUR-Klebedichtungsmaterial

DH 009 100 03

Raupenquerschnitt: Breite = 8 mm Höhe = 10 mm

Mindestaushärtezeit → Kapitel

4 -

Schraube

10 Stück

Anzugsdrehmoment: 25 Nm
