Volkswagen Touran Reparaturanleitung :: Steuergerät für Gasentladungslampe -J343-/-J344

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung / Steuergerät für Gasentladungslampe -J343-/-J344

Das Steuergerät für Gasentladungslampe-J343-/-J344- befindet sich auf der Unterseite des jeweiligen Scheinwerfergehäuses.

Steuergerät für Gasentladungslampe -J343-/-J344- aus- und einbauen

Hinweis

Die Abbildungen zeigen das Ersetzen des Steuergeräts für Gasentladungslampe links -J343- am linken Scheinwerfer.

Das Ersetzen vom Steuergerät für Gasentladungslampe rechts -J344- am rechten Scheinwerfer erfolgt analog.

Das Steuergerät für Gasentladungslampe ist nicht eigendiagnosefähig.

Wird ein neues Steuergerät für Gasentladungslampe links -J343- bzw. Steuergerät für Gasentladungslampe rechts -J344- verbaut, ist anschließend das Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- zu codieren → Kapitel und die Grundeinstellung der Scheinwerfer durchzuführen → Heft18.1.

Ausbauen

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Scheinwerfer ausbauen → Kapitel.

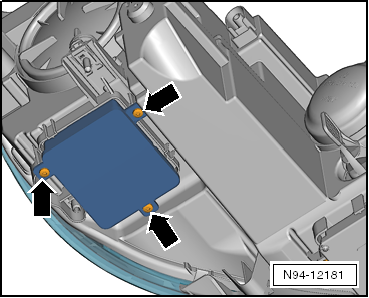

-	Die drei Befestigungsschrauben -Pfeile- des Steuergeräts für Gasentladungslampe-1- herausdrehen.

-	Steuergerät für Gasentladungslampe-1- vorsichtig und gerade nach oben vom Scheinwerfer abziehen.

Steuergerät für Gasentladungslampe -J343-/-J344

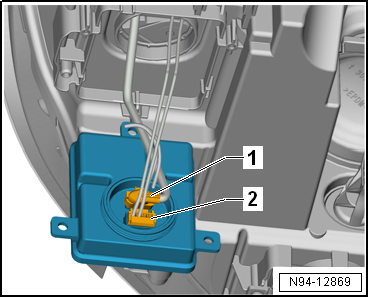

-	Steckverbindungen -1- und -2- trennen und das Steuergerät für Gasentladungslampe abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Vorsicht!

Achten Sie beim Einbau des Steuergeräts für Gasentladungslampe auf den richtigen Sitz der Dichtung. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

-	Funktionen des Scheinwerfers prüfen.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft18.1.

Anzugsdrehmomente

→ Kapitel "Montageübersicht Scheinwerfer mit Gasentladungslampen, Kurvenlicht und dynamischer Fernlichtregulierung"
