Volkswagen Touran Reparaturanleitung :: Steuergerät für Einparkhilfe -J446- hinten

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Einparkhilfe (PDC) / Steuergerät für Einparkhilfe -J446- hinten

Das Steuergerät für Einparkhilfe -J446- übernimmt die Funktionen der Einparkhilfe und befindet sich hinter der rechten Seitenwandverkleidung.

Steuergerät für Einparkhilfe -J446- aus- und einbauen

Das Steuergerät für Einparkhilfe -J446- befindet sich hinter der rechten Seitenwandverkleidung in der Nähe des Schlusslichts.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten. Zündschlüssel abziehen.

Fahrzeuge mit 5 Sitzen:

-	Rechte Seitenwandverkleidung im Kofferraum ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

Fahrzeuge mit 7 Sitzen:

-	Rechte Seitenwandverkleidung im Kofferraum ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

Alle Fahrzeuge:

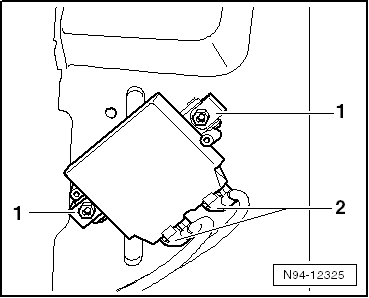

-	Steckverbindungen am Steuergerät -2- entriegeln und trennen.

Hinweis

Die beiden Halter am Steuergerät für Einparkhilfe -J446--1- sind mit einer Sollbruchstelle versehen.

-	Befestigungsschrauben an den beiden Haltern -1- mit Steckschlüssel SW 10 abschrauben.

-	Das Steuergerät für Einparkhilfe -J446- aus dem Fahrzeug herausnehmen.

Einbauen:

-	Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Die beiden Halter am Steuergerät für Einparkhilfe -J446- sind mit einer Sollbruchstelle versehen und müssen daher erneuert werden.

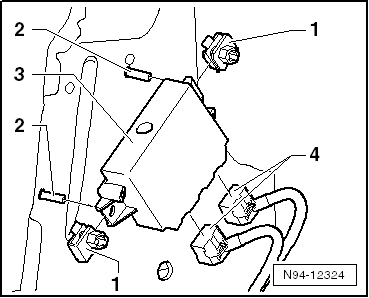

Steuergerät für Einparkhilfe -J446- aus- und einbauen

-	Halter -1- auf das Steuergerät für Einparkhilfe -J446--3- schieben.

-	Steuergerät für Einparkhilfe -J446--3- auf die Gewindebolzen -2- verrasten.

-	Steckverbindungen -4- an das Steuergerät für Einparkhilfe -J446- stecken.

Steuergerät für Einparkhilfe -J446- codieren

Durch die Codierung wird das Steuergerät für Einparkhilfe -J446- speziell auf die Anforderungen des jeweiligen Fahrzeugs eingestellt.

-	Steuergerät für Einparkhilfe -J446- codieren → Fahrzeugdiagnosetester.

Steuergerät für Einparkhilfe -J446- anpassen

Folgende Anpassungen können mit dieser Funktion im Steuergerät für Einparkhilfe -J446- eingestellt werden:

Audioabsenkung im Zusammenhang mit der Einparkhilfe

Aktivierungston beim Einschalten der Einparkhilfe

-	Steuergerät für Einparkhilfe -J446- anpassen → Fahrzeugdiagnosetester.

Anschlussbelegung Steuergerät für Einparkhilfe -J446-

Die Anschlussbelegungen des Steuergeräts für Einparkhilfe -J446- können dem Stromlaufplan entnommen werden → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
