Volkswagen Touran Reparaturanleitung :: Stellglieddiagnose Steuergerät für Anhängererkennung -J345-

Hinweis

Das Steuergerät für Anhängererkennung -J345- erkennt erst ab einer Leistungsabnahme von mindestens 5 W → Anmerkung den "Anhängerbetrieb".

Zur Prüfung ist das Steckdosenprüfgerät -V.A.G 1537/A- oder das Anhänger-Steckdosenprüfgerät -VAS 5800- zu verwenden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

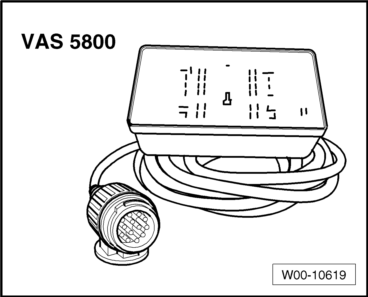

Anhänger-Steckdosenprüfgerät -VAS 5800-

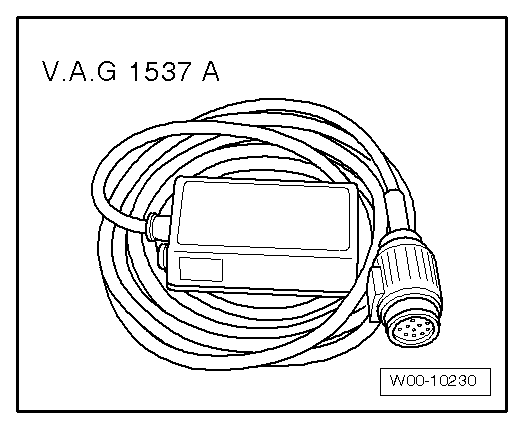

Steckdosenprüfgerät -V.A.G 1537/A- → Anmerkung

¹⁾	Das Steckdosenprüfgerät -V.A.G 1537/A- wird nach einigen Minuten Gebrauch zu warm und schaltet sich selber ab. Nach einer Abkühlphase funktioniert das Steckdosenprüfgerät -V.A.G 1537/A- wieder einwandfrei.

-	Steckdosenprüfgerät -V.A.G 1537/A- anschließen.

-	Steckdose mit dem → Fahrzeugdiagnosetester über die Stellglieddiagnose prüfen.
