Volkswagen Touran Reparaturanleitung :: Stabstrahlerset -VAS 6776-

Volkswagen Touran Reparaturanleitung / Allgemeine Informationen Lack / Werkstattausrüstung / Werkzeuge / Stabstrahlerset -VAS 6776-

Benennung:

Stabstrahlerset -VAS 6776-

Produktbeschreibung:

Das Gerät dient zur Oberflächenreinigung, entfernt Korrosion in schwer zugänglichen Bereichen. Zum Beispiel geeignet für Fugen, Rillen, Radläufe, Bördelkanten, Türfalze. Das Gerät wird pneumatisch betrieben.

Bauweise und Technik:

Ein mit Drähten bestücktes Polyamid-Band rotiert in einem Aufnahmesystem.

Das Aufnahmesystem wird durch ein pneumatisches Antriebsaggregat angetrieben.

Durch den Beschleunigungstab wird die Aufschlagkraft der Bürsten vervierfacht.

Es werden Korrosion und Beschichtungen porentief entfernt.

Technische Daten:

Gewicht: 1,1 kg

Gewinde Druckluftanschluss: 1/4" PT (mitgeliefert G 1/4")

Schlauchdurchmesser: 3/8" ID (9,5 mm)

Drehzahl: 0-2600 U/min

Fließdruck: 7,5 bar / 110 psi

Luftverbrauch: 14,2 CFM (400 l/min.)

Vibration: 1,45 m/sec² (EN ISO 8662-1; 8662-4)

Schalldruckpegel: 84 dB (DIN 45635-21; ISO 3744)

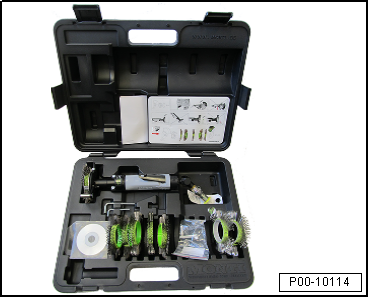

Lieferumfang:

1 Antriebsaggregat Stabstrahler

1 Aufnahmesystem 11 mm VAS 6446/2

1 Drehgelenk VAS 6446/9

1 Luftdruckregler VAS 6446/8

2 Stabstrahler-Bänder VAS 6776/1

2 Stabstrahler-Bänder, links VAS 6776/2

2 Stabstrahler-Bänder, rechts 6776/3

2 Stabstrahler-Bänder, Edelstahl VAS 6776/4

2 Beschleunigungsstäbe inkl. Arm für Verwendung mit Stabstrahler-Bänder Edelstahl

1 Hartschalenkoffer

Ersatzteile:

Stabstrahlerband -AS 6776/1- ASE 36308300000

Stabstrahlerband -VAS 6776/2- ASE 36308400000

Stabstrahlerband -VAS 6776/3- ASE 36308500000

Stabstrahlerband -VAS 6776/4- ASE 36308600000

Beschleunigungsstab -VAS 6776/5- ASE 46308700000

Beschleunigungsstab -VAS 6776/6- ASE 46308800000
