Volkswagen Touran Reparaturanleitung :: Spezielle Stecksysteme

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Leitungsstrang-und Steckerreparatur / Spezielle Stecksysteme

Hinweis

Gegebenenfalls vorhandene Gehäusesicherungen (Sekundärverriegelungen) müssen vor dem Entriegeln der Kontakte mit dem vorgeschriebenen Werkzeug entriegelt oder entfernt werden → Kapitel.

Faston-Kontakte:

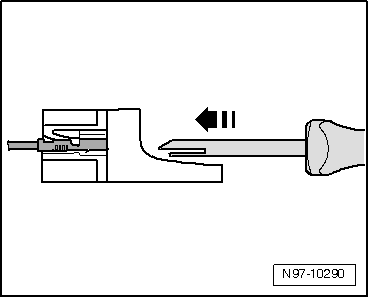

-	Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.

-	Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein.

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

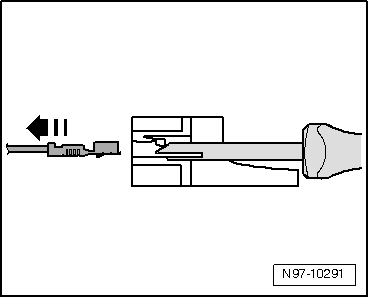

-	Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.

-	Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

GT 150/280 Kontakte:

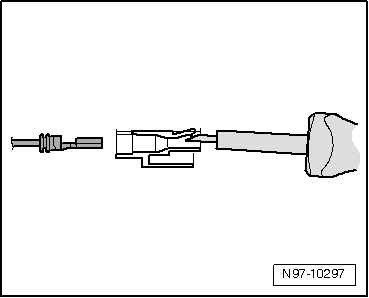

-	Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug unter der Rastzunge in das Kontaktgehäuse ein.

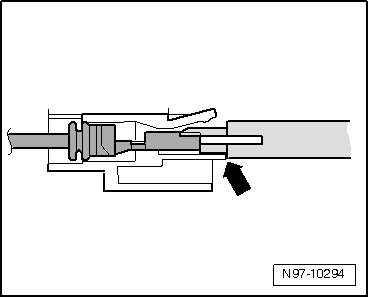

-	Drücken Sie das Werkzeug bis zum Anschlag -Pfeil- in das Kontaktgehäuse ein.

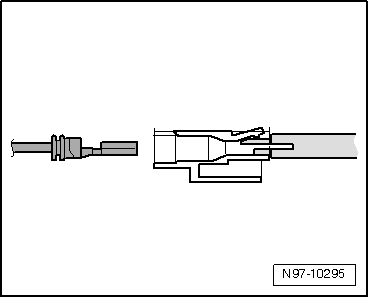

Der Kontakt wird aus dem Kontaktgehäuse ausgeworfen.

-	Das Entriegelungswerkzeug kann nach dem Auswurf des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

Kontakte ohne Rastzungen:

-	Stecken Sie das Entriegelungswerkzeug unter die Rastzunge des Kontaktgehäuses.

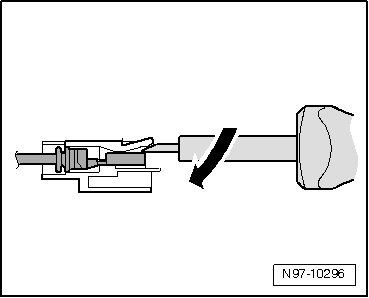

-	Drücken Sie das Entriegelungswerkzeug unter leichtem Anheben -Pfeil- bis zum Anschlag durch.

Der Kontakt wird aus dem Kontaktgehäuse ausgeworfen.
