Volkswagen Touran Reparaturanleitung :: Sensoreinheit für ESP -G419- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Bremsanlagen / ABS, ADR, ASR, EDS, ESP / Teile der ESP-Anlage aus- und einbauen / Sensoreinheit für ESP -G419- aus- und einbauen

Der Querbeschleunigungsgeber -G200- der Drehratengeber -G202- und der Längsbeschleunigungsgeber -G251- sind in einem Gehäuse hinter dem Handschuhkasten verbaut.

Nach dem Wechsel der Sensoreinheit für ESP -G419- muss eine Grundeinstellung des Querbeschleunigungsgeber -G200- erfolgen.

ACHTUNG!

Starke Erschütterungen (z.B. Sturz, Schlag) können die Sensoreinheit für ESP -G419- zerstören. Die Sensoreinheit für ESP -G419- darf danach nicht mehr verwendet werden.

Ausbauen

-	Handschuhkasten ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

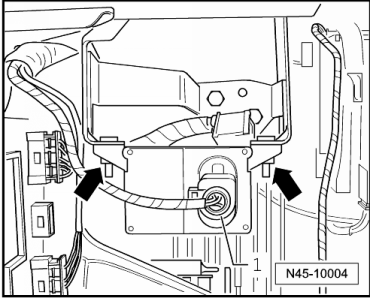

-	Stecker -1- von der Sensoreinheit für ESP -G419- entriegeln und abziehen.

-	Schrauben Sie die zwei Befestigungsmuttern -Pfeile- ab.

-	Sensoreinheit für ESP -G419- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Beim Einbau der Sensoreinheit für ESP -G419- muss der korrekte und spannungsfreie Sitz auf der Halterung gewährleistet sein.

Hinweis

Auf keinen Fall darf die Sensoreinheit für ESP -G419- mit Hilfe der Befestigungsmuttern auf seine Position gewaltsam gesetzt werden.

-	Befestigungsmuttern mit 9 Nm festziehen.

-	Grundeinstellung des Querbeschleunigungsgeber -G200- durchführen.

-VAS 5051- anschließen und Funktion anwählen → Kapitel.

Sensoreinheit für ESP -G419- aus- und einbauen

Anzugsdrehmoment

Bauteil	Anzugsdrehmoment
Sensoreinheit für ESP -G419-	9 Nm
