Ausbauen

Ausbauen

-	Formhimmel ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Motor für Sonnenschutzrollo ausbauen → Kapitel.

-	Sonnenschutzrollo ausbauen → Kapitel.

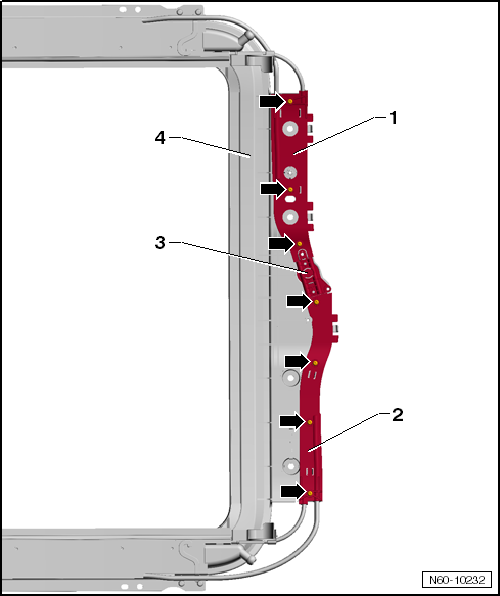

-	Schrauben -Pfeile- der Seilzugabdeckungen -1- und -2- herausdrehen.

-	Seilzugabdeckungen -1- und -2- abnehmen.

Die Motorplatte -3- bleibt noch am Heckteil -4-.

Ausbauen

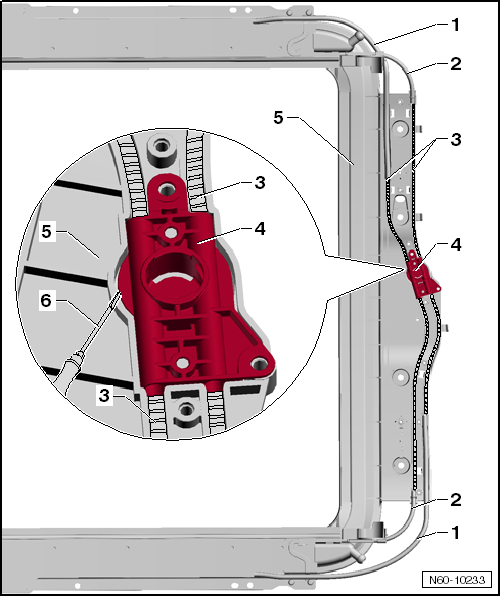

-	Motorplatte -4- mit einem geeigneten Schraubendreher -6- aus dem Heckteil -5- heraushebeln.

Ausbauen

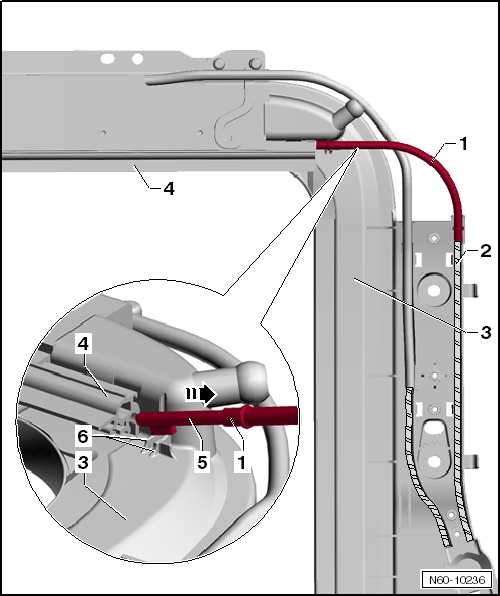

-	Führungsrohr -1- aus dem Seilzugwiderlager -6- herausheben.

-	Seilzug -5- aus der Rolloschiene -4- herausziehen.

-	Seilzug -5- aus dem Führungsrohr -1- herausziehen.

Einbauen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Schraube -Pfeile-festdrehen, Anzugsdrehmoment: 2 Nm

Hinweis

Die Motorplatte und die Seilzüge für Sonnenschutzrollo dürfen nicht gefettet werden.

-	Sonnenschutzrollo einbauen → Kapitel.

-	Motor für Sonnenschutzrollo einbauen → Kapitel.

-	Formhimmel einbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Nach Beendigung aller Arbeiten ist ein Normierungslauf aller Antriebe für das Panorama-Schiebedach durchzuführen → Kapitel.
