Volkswagen Touran Reparaturanleitung :: Schutzrohrvarianten der Einheitslambdasonden

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Lambdasonde ersetzen / Schutzrohrvarianten der Einheitslambdasonden

Hinweis

Zusätzlich zur Identifizierung über die Teilenummer, kann auch noch eine Identifikation über das Schutzrohr erfolgen.

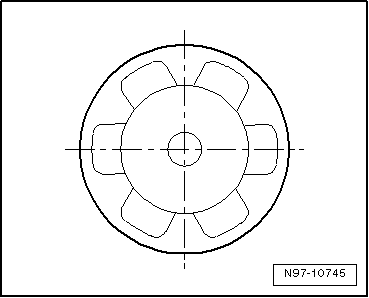

Variante D1, 6 Öffnungen zu je 3,5 mm

Wird nur verwendet bei Lambdasonden LSF - 4 polig.

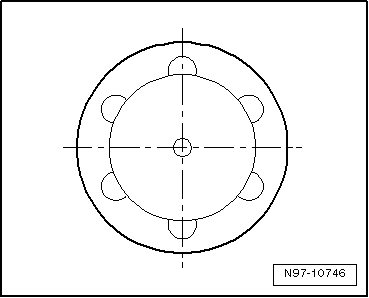

Variante D2, 6 Öffnungen zu je 2 mm

Schutzrohrvarianten der Einheitslambdasonden

Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.

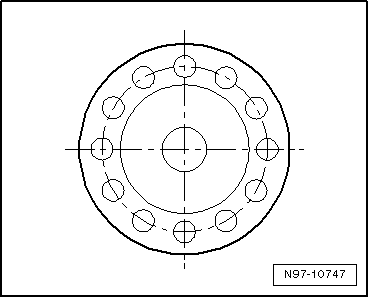

Variante D4, 12 Öffnungen zu je 1,4 mm

Werden verwendet bei Lambdasonden LSF - 4 polig und LSU - 6 polig.
