Um einen Trockenlauf der Kraftstoff-Hochdruckpumpe zu vermeiden und einen raschen Motorstart nach Teiletausch zu erzielen sind folgende Punkte unbedingt zu beachten:

Werden Bauteile/Komponenten des Kraftstoffsystems zwischen Kraftstoffbehälter und Kraftstoff-Hochdruckpumpe ausgebaut oder ersetzt.

Wird eine Kraftstoffpumpe - G 6 - Kraftstoffleitung oder Kraftstofffilter ausgebaut oder ersetzt.

Wird die Kraftstoff-Hochdruckpumpe ausgebaut oder ersetzt.

-	Einen Fahrzeugdiagnosetester anschließen.

-	In den "Geführten Funktionen" die Funktion, "Kraftstoffpumpe ansteuern (Kraftstoffsystem befüllen/entlüften)" durchführen.

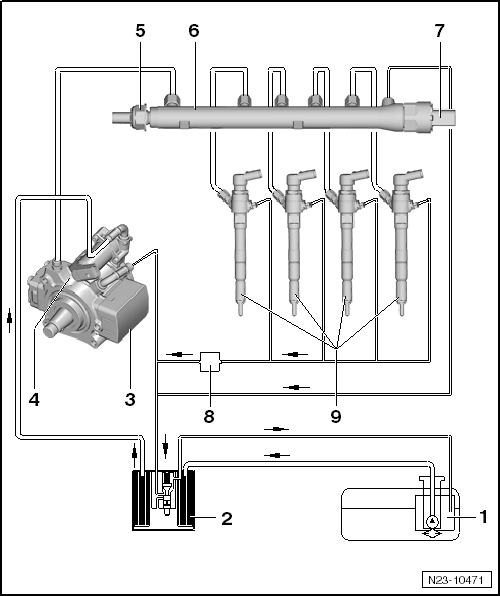

Schematische Übersicht - Kraftstoffsystem, Golf, Golf Plus, Golf Cabrio, Touran, Passat 2006

1 -	Kraftstoffbehälter

Mit Kraftstoffpumpe -G6-

2 -	Kraftstofffilter

→ Rep.-Gr.20

3 -	Kraftstoff-Hochdruckpumpe

Nach dem Erneuern "muss" eine Kraftstofferstbefüllung durchgeführt werden (Trockenlauf ist zu vermeiden) → Kapitel

aus- und einbauen → Kapitel

4 -	Ventil für Kraftstoffdosierung -N290-

Nicht öffnen

5 -	Kraftstoffdruckgeber -G 247-

ein- und ausbauen → Kapitel

6 -	Hochdruckspeicher

7 -	Regelventil für Kraftstoffdruck -N 276-

ersetzen

prüfen → Kapitel

aus- und einbauen → Kapitel

80 Nm

8 -	Druckhalteventil mit Kraftstoffrücklaufleitungen

Die Kraftstoffrücklaufleitungen dürfen nicht zerlegt werden. Sie dürfen nur komplett mit Druckhalteventil erneuert werden.

Das Druckhalteventil hat die Aufgabe, in den Kraftstoffrücklaufleitungen immer einen Restdruck (Steuermenge) von ca. 1 bar zu halten.

Die Piezo-Injektoren benötigen diese Steuermenge für ihre Funktion.

Das Druckhalteventil darf nur komplett mit den Kraftstoffrücklaufleitungen erneuert werden.

Das Druckhalteventil ist innerhalb der Kraftstoffrücklaufleitungen kurz vor der Metallrücklaufleitung einbauen

Nach Austausch muss der Motor für ca. 2 Minuten im Leerlauf laufen, um das Kraftstoffsystem zu entlüften.

Druckhalteventil prüfen → Kapitel

9 -	Injektoren

Einspritzventil für Zylinder 1 -N30-

Einspritzventil für Zylinder 2 -N31-

Einspritzventil für Zylinder 3 -N32-

Einspritzventil für Zylinder 4 -N33-

ein- und ausbauen → Kapitel
