Volkswagen Touran Reparaturanleitung :: Schalttafel aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Verkleidungen, Dämpfungen / Schalttafel / Schalttafel aus- und einbauen

Ausbauen

-	Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27

-	Bauen Sie die Airbageinheit Fahrerseite aus → Kapitel.

-	Bauen Sie das Lenkrad aus → Fahrwerk, Achsen, Lenkung; Rep.-Gr.48.

-	Bauen Sie die Schalttafelabdeckungen, seitlich, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, Mitte, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, oben, aus → Kapitel.

-	Bauen Sie das Ablagefach, Schalttafel, Mitte, aus → Kapitel.

-	Bauen Sie die Blenden, Schalttafel, aus → Kapitel.

-	Bauen Sie den Handschuhkasten aus → Kapitel.

-	Bauen Sie die Airbageinheit, Beifahrerseite aus → Kapitel.

-	Bauen Sie das Ablagefach, Fahrerseite, aus → Kapitel.

-	Bauen Sie die Lenkstockverkleidung aus → Kapitel.

-	Bauen Sie das Steuergerät für Lenksäulenelektronik -J527- aus → Rep.-Gr.94

-	Bauen Sie die Wickelfeder für Airbag und Rückstellring mit Schleifring -F138- aus → Rep.-Gr.94

-	Bauen Sie den Lenkwinkelgeber -G85- aus → Rep.-Gr.94

-	Bauen Sie den Blinklichtschalter -E2- aus → Rep.-Gr.94

-	Bauen Sie den Schalter für Scheibenwischer -E- aus → Rep.-Gr.94

-	Bauen Sie den Schalttafeleinsatz aus → Elektrische Anlage; Rep.-Gr.90

-	Bauen Sie die Blende, Schalttafel, Mitte, aus → Kapitel.

Fahrzeuge mit Klimaanlage oder Climatronic

-	Bauen Sie die Betätigung für die Klimaanlage oder die Climatronic aus → Heizung, Klimaanlage; Rep.-Gr.87

Fahrzeuge mit Heizung

-	Bauen Sie die Betätigung für die Heizung aus → Heizung, Klimaanlage; Rep.-Gr.80

Fahrzeuge mit Lautsprechern in der Schalttafel

-	Bauen Sie die Mittel- und Hochtonlautsprecher in der Schalttafel aus → Kommunikation; Rep.-Gr.91

Fahrzeuge mit Radio

-	Bauen Sie das Radio aus → Kommunikation; Rep.-Gr.91

Fahrzeuge mit Navigation

-	Bauen Sie das Anzeige- und Bedienteil für Navigation aus → Kommunikation; Rep.-Gr.91

Fahrzeuge mit Automatischem Getriebe "09G - 6 Gang"

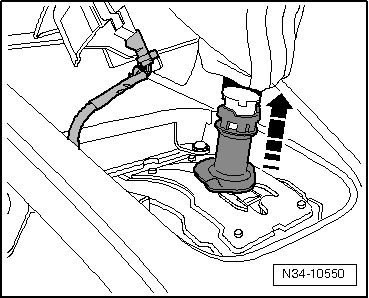

-	Abdeckung nach oben ausclipsen -Pfeil-.

-	Stecker von der Schaltabdeckung abziehen.

Fahrzeuge mit Schaltgetriebe, Direkt-Schaltgetriebe oder Doppelkupplungsgetriebe

-	Schaltabdeckung ausclipsen → Rep.-Gr.34.

-	Bauen Sie die Mittelkonsole, vorn, aus → Kapitel.

-	Bauen Sie die Mittelkonsole aus → Kapitel.

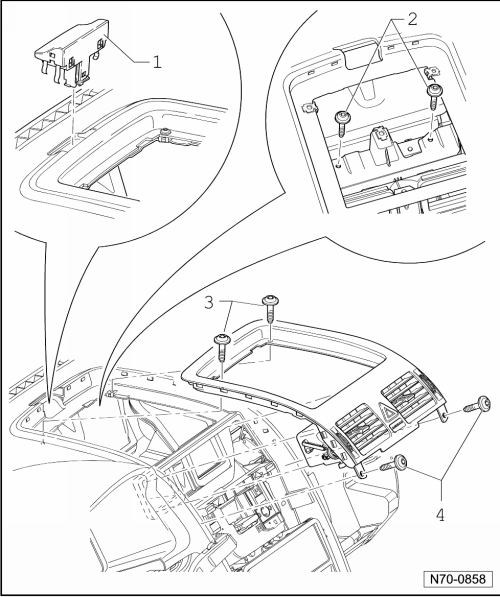

-	Lösen Sie, bei Fahrzeugen mit Climatronic, den Sonnensensor -1- aus der Schalttafel und trennen Sie den Leitungsstrang.

-	Drehen Sie die zwei Schrauben -2- heraus (2,5 Nm).

-	Drehen Sie jeweils die zwei Schrauben -3- und -4- heraus (1,5 Nm).

-	Lösen Sie das Ausströmergehäuse aus der Schalttafel.

-	Trennen Sie die Leitungsstränge vom Warnlichtschalter und der Kontrolleuchte, Beifahrerairbagabschaltung.

Schalttafel aus- und einbauen

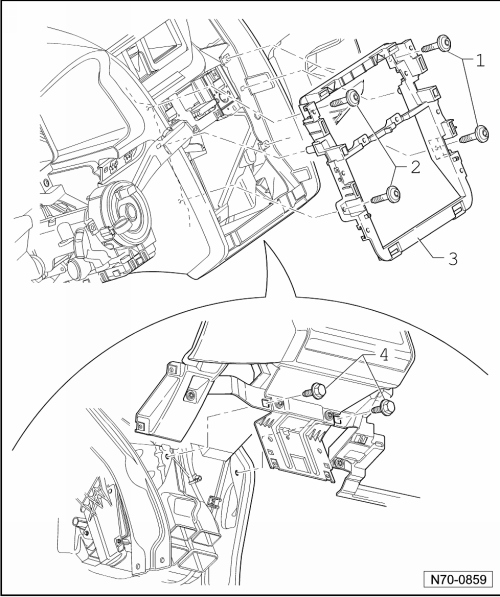

-	Drehen Sie jeweils die zwei Schrauben -1- und -2- heraus (1,5 Nm).

-	Entnehmen Sie das Mittelteil -3- der Schalttafel.

-	Drehen Sie im Übergangsbereich zur Mittelkonsole die zwei Schrauben -4- heraus (8 Nm).

Schalttafel aus- und einbauen

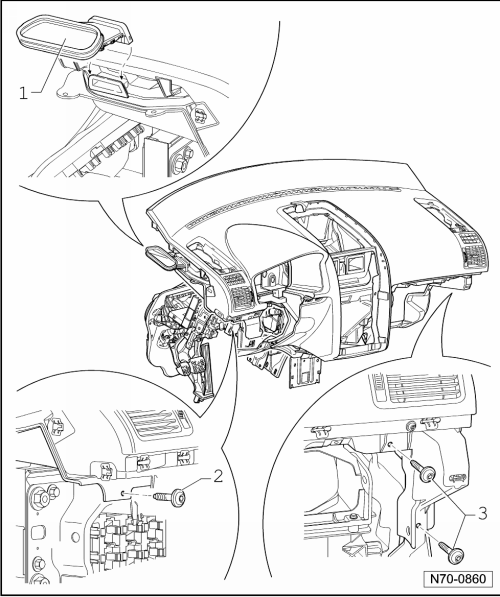

-	Entfernen Sie, rechts und links, die Luftführung zum Dreieckfenster -1-.

-	Drehen Sie, unterhalb vom Ausströmer auf der Fahrerseite, die Schraube -2- heraus (2,5 Nm).

-	Drehen Sie, unterhalb vom Ausströmer auf der Beifahrerseite, die Schrauben -3- heraus (2,5 Nm).

Schalttafel aus- und einbauen

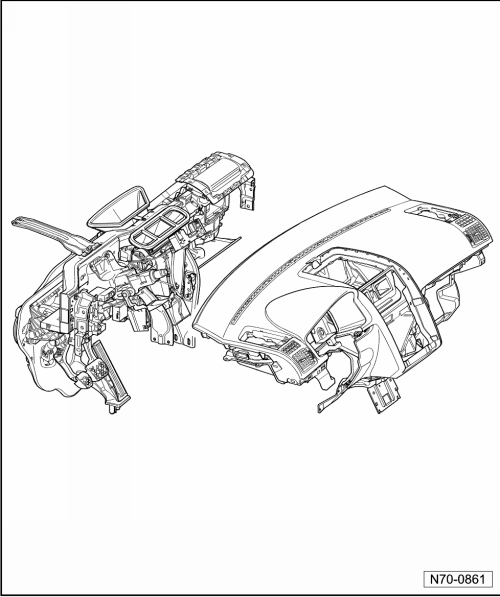

-	Ziehen Sie die Schalttafel, in Richtung Fahrzeuginnenraum, vom Montageträger und nehmen Sie die Schalttafel, mit einem zweitem Monteur, aus dem Fahrzeug heraus.

Vorsicht!

Zur Vermeidung von Beschädigungen, darf auf keinem Fall versucht werden, die Schalttafel nach oben vom Montageträger zu heben.

Schalttafel aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hinweis

Beim Einbau der Schalttafel ist zu beachten, dass die Schalttafel in den Aufnahmen, im Übergangsbereich zur Windschutzscheibe, platziert wird.
