Schaltknopf und Abdeckung aus- und einbauen

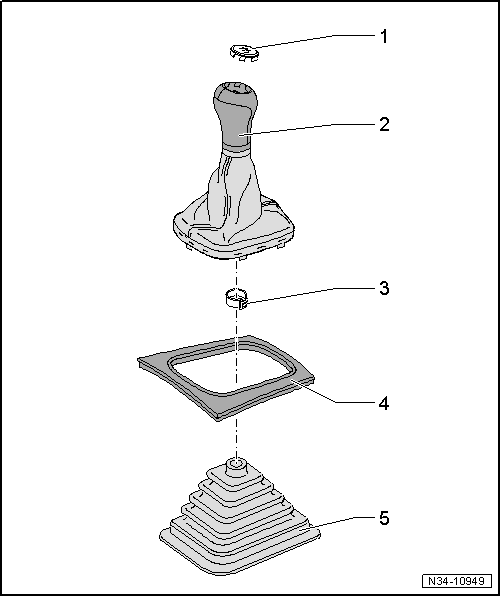

1 -

Plakette

kann vorsichtig vom Schaltknopf aus Kunststoff oder aus Leder abgehebelt werden

2 -	Schaltknopf

mit Manschette

Schaltknopf und Manschette können nicht voneinander getrennt werden

immer gemeinsam ersetzen

aus- und einbauen → Kapitel

3 -	Klemmschelle

zur Befestigung von Schaltknopf an Schalthebel

immer ersetzen

mit Schlauchbinderzange -V.A.G 1275- auf dem Schaltknopf → Pos. befestigen

4 -	Abdeckung für Mittelkonsole

bei einigen Ausstattungsvarianten mit dem Oberteil der Mittelkonsole zu einem Teil vereinigt

5 -	Geräuschdämpfung

nicht bei allen Fahrzeugen vorhanden

Pfeil auf Geräuschdämpfung zeigt in Fahrtrichtung

Ratsnasen sind in unterschiedlichen Abständen angeordnet

kann deshalb nur in einer Stellung eingesetzt werden
