Schaltgabeln in Verbindung mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

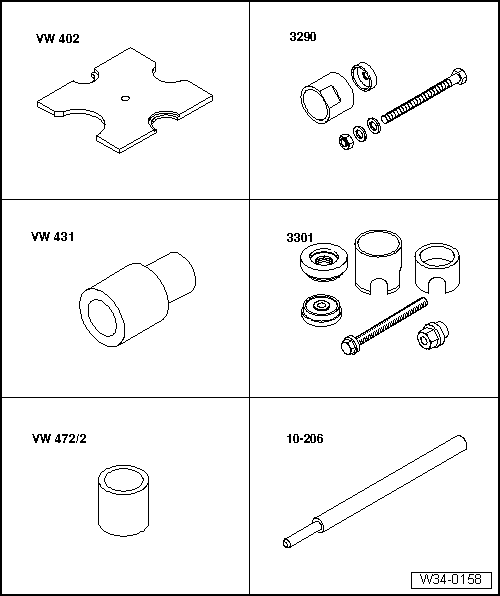

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Druckplatte -VW 402-

Druckstück -3290/1-

Montagevorrichtung -3301-

Druckstück -VW 431-

Abstandshülse -VW 472/2-

Treiber -10 - 206-

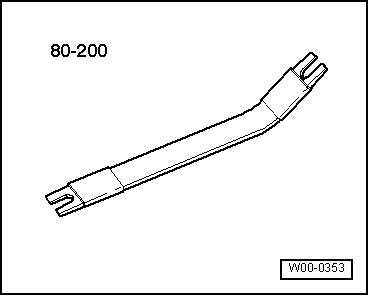

Abdrückhebel -80-200-

Schaltgabeln in Verbindung mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

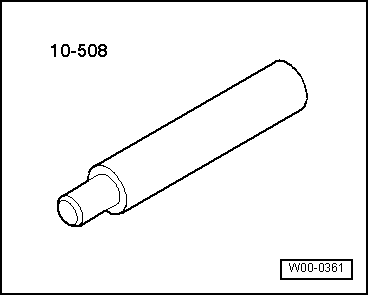

Montagedorn -10 - 508-

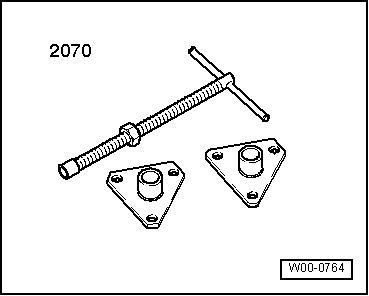

Spannvorrichtung -2070-

Hinweis

Die Schaltgabelgruppe ( → Pos.) braucht zur Demontage und Montage der Schaltsegmente, Klemmscheiben und Schrägkugellager nicht zerlegt zu werden.

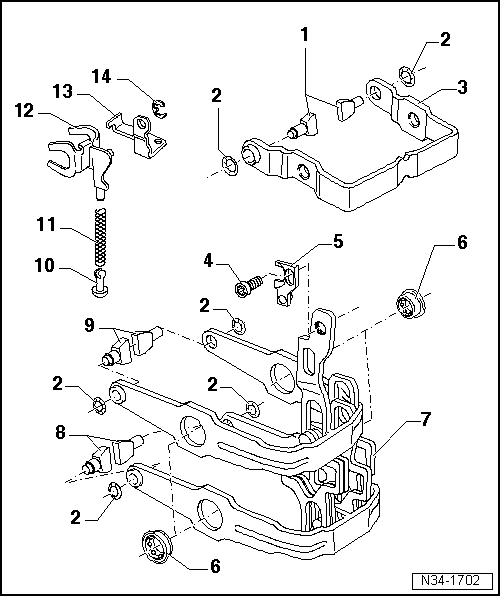

Schaltgabeln in Verbindung mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

1 -	Schaltsegment 5./6. Gang

Kennzeichnung → Abb.

Schaltsegment muss nach Montage der Klemmscheibe noch leicht drehbar sein

2 -	Klemmscheibe

immer ersetzen

ausbauen → Abb.

einbauen → Abb.

3 -	Schaltgabel 5./6. Gang

4 -	Schraube, 25 Nm

5 -	Schaltmaul 5./6. Gang

6 -	Schrägkugellager

4 Stück

ausbauen → Abb.

Lagerinnenring in den Außenring drücken → Abb.

einbauen → Abb.

7 -	Schaltgabelgruppe mit Schaltschienen

8 -	Schaltsegment 1./2. Gang

Kennzeichnung → Abb.

Segment muss nach Montage der Klemmscheibe noch leicht drehbar sein

9 -	Schaltsegment 3./4. Gang

Kennzeichnung → Abb.

Segment muss nach Montage der Klemmscheibe noch leicht drehbar sein

10 -	Gleitstück

11 -

Feder

12 -	Schaltgabel Rückwärtsgang

13 -	Stütze für Schaltgabel Rückwärtsgang

14 -	Sicherungsring

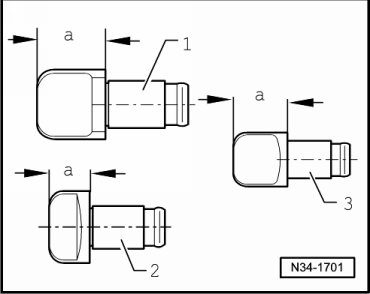

Kennzeichnung Schaltsegmente

Maß -a-

1 -	Schaltsegmente 1. und 2. Gang = 11,4 mm

2 -	Schaltsegmente 3. und 4. Gang = 7,7 mm

3 -	Schaltsegmente 5./6. Gang = 12,1 mm

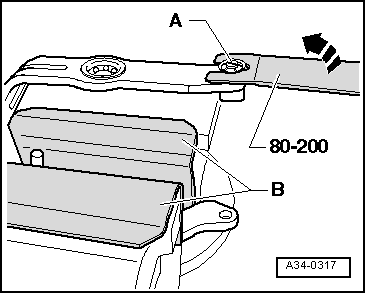

Klemmscheibe ausbauen

-	Schaltgabel in Schraubstock mit Schutzbacken -B- spannen.

-	Klemmscheibe -A- in Pfeilrichtung abhebeln.

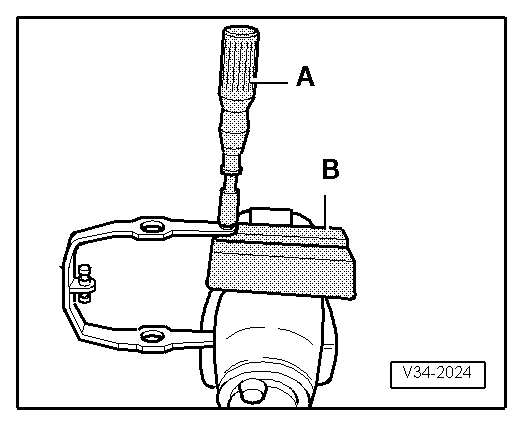

Klemmscheibe einbauen

-	Klemmscheibe mit Griffsteckschlüssel in die Nut des Schaltsegments drücken.

Hinweis

Schaltsegment muss nach Montage der Klemmscheibe noch leicht drehbar sein.

A -	Griffsteckschlüssel, Schlüsselweite 10

B -	Schutzbacken

Schrägkugellager ausbauen

Hinweis

Beim Aus- und Einbauen der Schrägkugellager Schaltgabeln nicht verbiegen.

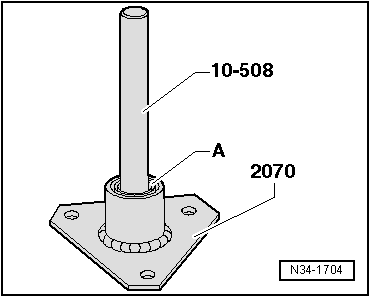

Lagerinnenring -A- des Schrägkugellagers in den Außenring drücken

Der Lagerinnenring muss mit dem Außenring verrasten.

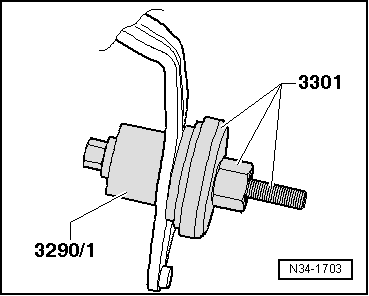

Schrägkugellager bis Anschlag in die Schaltgabel einziehen

Die Vertiefung im Druckstück -3290/1- zeigt zum Kugellager.

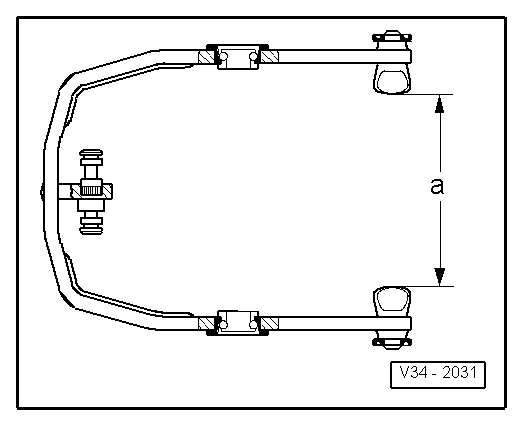

Schaltgabel mit eingebauten Schaltsegmenten

	Maß -a- (mm)
Schaltgabel 1./2. Gang	87,2 ... 87,4
Schaltgabel 3./4. Gang	93,6 ... 93,8

Zuordnung Schaltsegmente → Abb.
