Volkswagen Touran Reparaturanleitung :: Schaltbetätigung einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

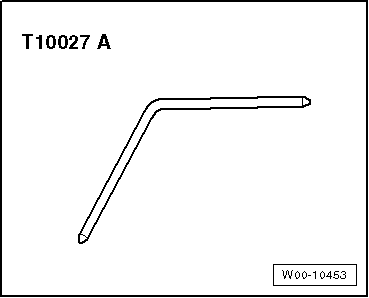

Absteckstift -T10027 A-
  Hinweis

Voraussetzungen für eine korrekte Schalteinstellung sind folgende Punkte:
Einwandfreie Bedienungselemente und Übertragungselemente der Schaltbetätigung.
Schaltbetätigung leichtgängig.
Getriebe, Kupplung und Kupplungsbetätigung müssen in einwandfreiem Zustand sein.
Getriebe in Leerlaufstellung.
  Schaltbetätigung einstellen
Bauen Sie das Luftfiltergehäuse aus, wenn dadurch der Winkel -A- und der Sicherungsmechanismus von Schaltseilzug und Wählseilzug nicht zugänglich sind → Rep.-Gr.23bzw. → Rep.-Gr.24
  Schaltbetätigung einstellen

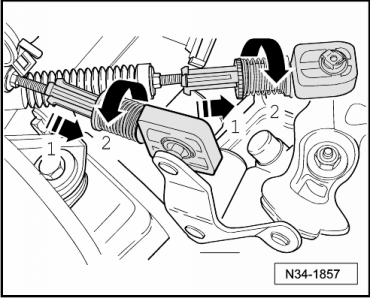

Sicherungsmechanismus am Schaltseilzug und am Wählseilzug bis Anschlag nach vorn in -Pfeilrichtung 1- ziehen und danach nach links in -Pfeilrichtung 2- verriegeln.
  Schaltbetätigung einstellen
Stellen Sie die Schaltwelle wie folgt fest:
Drücken Sie die Schaltwelle herunter -Pfeilrichtung 1-.
Beim Herunterdrücken der Schaltwelle drehen Sie den Winkel -A- in -Pfeilrichtung 2- nach oben und drücken ihn dabei gleichzeitig vorsichtig hinein, bis er in der Schaltwelle einrastet.
  Schaltbetätigung einstellen
Manschette nach oben aus der Abdeckung für Mittelkonsole aushebeln -Pfeil-.
Geräuschdämpfung, falls vorhanden, herausnehmen.
Stellen Sie jetzt den Schalthebel wie folgt fest:
Leerlauf am Schalthebel einlegen.
  Schaltbetätigung einstellen

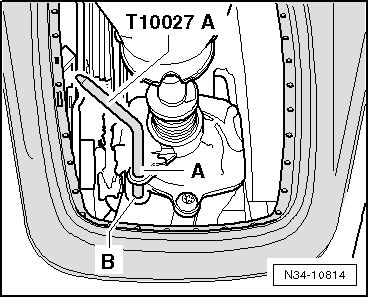

Den Absteckstift -T10027 A- durch die Bohrung -A- in die Bohrung -B- einführen.
  Schaltbetätigung einstellen

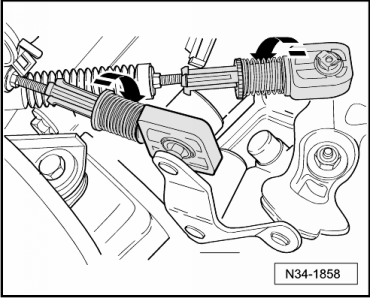

Drehen Sie jetzt den Sicherungsmechanismus am Schaltseilzug und am Wählseilzug bis Anschlag nach rechts -Pfeilrichtung-.
Die Feder drückt den Sicherungsmechanismus in die Ausgangsstellung.
  Schaltbetätigung einstellen

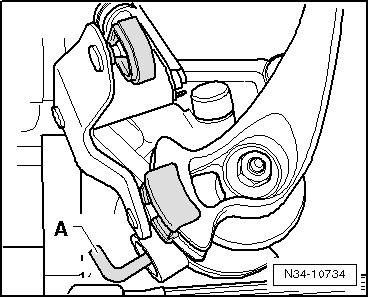

Drehen Sie den Winkel -A- jetzt in die Ausgangsstellung zurück -Pfeilrichtung-.
  Hinweis

  Schaltbetätigung einstellen
Der Winkel -A- muss aus dem Schaltgehäuse bis Anschlag herausgedrückt sein und nach hinten zeigen.
  Schaltbetätigung einstellen
Ziehen Sie den Absteckstift aus den Bohrungen -A- und -B- heraus.
Geräuschdämpfung, falls vorhanden, einsetzen.
Manschette in die Abdeckung eindrücken.
Prüfen Sie die Schaltwelle auf Freigängigkeit.
Falls ausgebaut, bauen Sie das komplette Luftfiltergehäuse wieder ein → Rep.-Gr.24.
  Schaltbetätigung einstellen

Funktion

Schalthebel muss im Leerlauf in der Gasse 3./4. Gang stehen.
Kupplung betätigen.
Alle Gänge mehrmals durchschalten. Auf die Funktion der Rückwärtsgangsperre ist besonders zu achten.
Tritt beim wiederholten Einlegen eines Ganges noch ein Haken auf, stellen Sie die Schaltbetätigung bitte nochmals ein → Kapitel.
