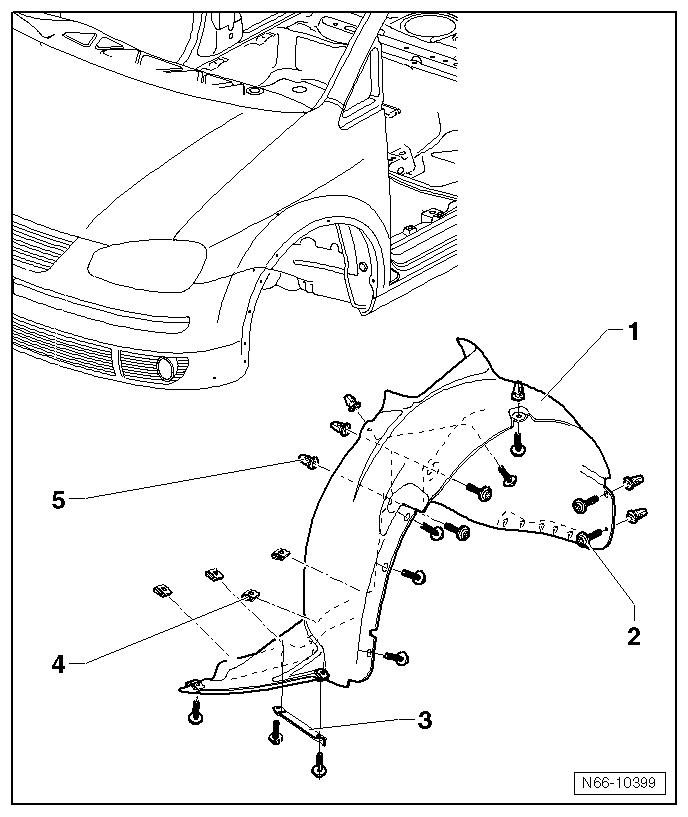

Montageübersicht
Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten. |
Je nach Modellvariante müssen geringfügige Abweichungen berücksichtigt werden. |
1 - | Radhausschale vorn |
Material- PP/EPDM |
aus- und einbauen → Kapitel |
2 - | Schraube |
11 Stück |
2 Nm +- 0,5 Nm |
1 Stück an Seitenteil, außen |
2 Stück an Kotflügel, vorn |
1 Stück an Radhaus, vorn |
2 Stück an Längsträger, unten |
2 Stück an Stoßfängerabdeckung, vorn |
3 Stück an Frontspoiler |
3 - | Spoiler |
nur "Blue Motion" |
4 - | Schnappmutter |
4 Stück |
5 - | Spreizmutter |
6 Stück |
1 Stück an Seitenteil, außen |
2 Stück an Kotflügel, vorn |
1 Stück an Radhaus, vorn |
2 Stück an Längsträger, unten |
Aus- und einbauen
Der Aus- und Einbau erfolgt nur für die linke Radhausschale vorn. Der Aus- und Einbau der rechten Radhausschale vorn ist sinngemäß daraus abzuleiten. |
Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden. |
Ausbauen |
- | Rad abschrauben → Fahrwerk; Rep.-Gr.44. |

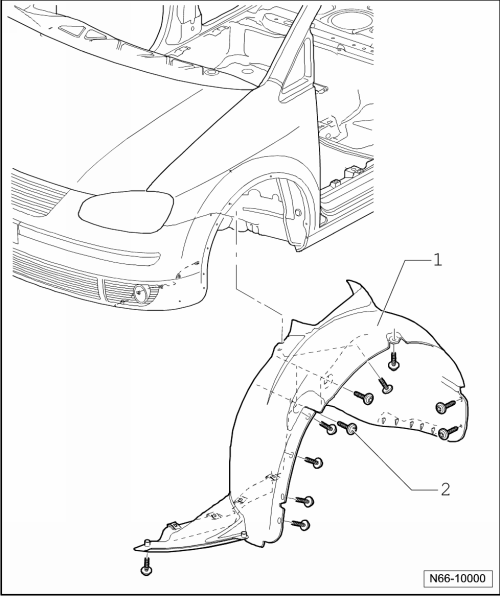

Drehen Sie die Schrauben -2- heraus. |
- | Ziehen Sie die Radhausschale vorn -1- aus dem Radhaus heraus. |
Einbauen |
Der Einbau der Radhausschale vorn -1- erfolgt sinngemäß in umgekehrter Reihenfolge. |
- | Anzugsdrehmoment der Schrauben -2- → Kapitel |
