Volkswagen Touran Reparaturanleitung :: Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

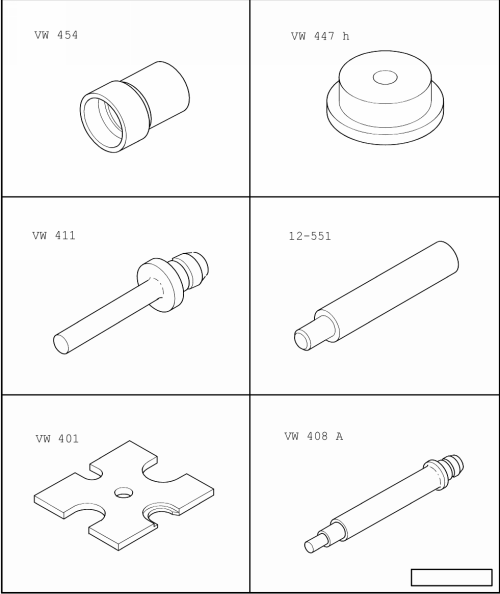

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Druckstück -VW 454-
Druckscheibe -VW 447 H-
Druckstempel -VW 411-
Zentrierdorn -12 - 551-
Druckplatte -VW 401-
Druckstempel -VW 408 A-

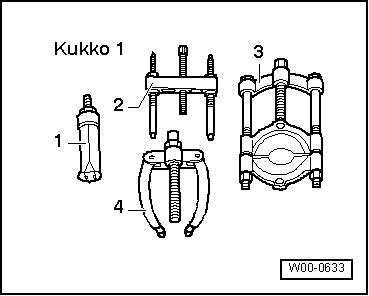

-1-Innenauszieher -Kukko 21/2-
-4-Gegenstütze -Kukko 22/1-
  Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen
  Hinweis

Nadelhülse nach Demontage aus dem Kupplungsgehäuse bzw. aus der Stütze Rücklaufwelle immer ersetzen.

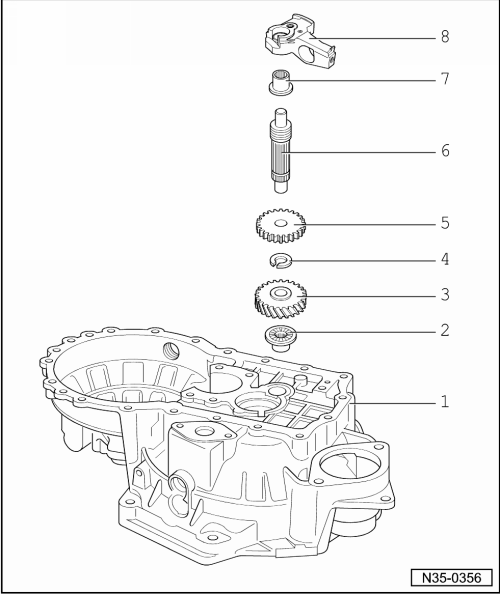

Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

1 -  Kupplungsgehäuse
2 -  Nadelhülse
ausziehen → Abb.
einpressen → Abb.
3 -  Zahnrad Rücklauf
4 -  Sicherungsring
nach Demontage immer ersetzen
5 -  Schaltrad Rückwärtsgang
vor dem Ersetzen Sicherungsring abbauen
Bund zeigt zum Zahnrad Rücklauf
6 -  Rücklaufwelle
aus- und einbauen → Kapitel
7 -  Nadelhülse
auspressen → Abb.
einpressen → Abb.
8 -  Stütze Rücklaufwelle
aus- und einbauen → Kapitel

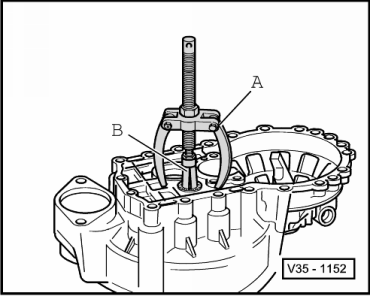

Nadelhülse aus dem Kupplungsgehäuse ausziehen
A -  Gegenstütze, z. B. -Kukko 22/1-
B -  Innenauszieher 14,5 ... 18,5 mm, z. B. -Kukko 21/2-
  Hinweis

Nadelhülse wird beim Ausbauen zerstört und muss ersetzt werden.
  Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

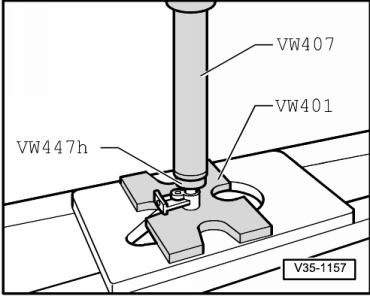

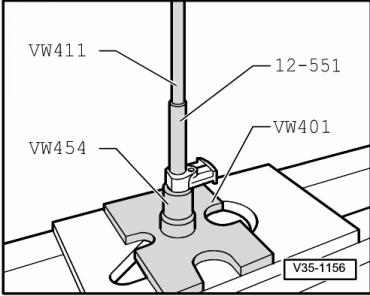

Nadelhülse -A- in das Kupplungsgehäuse einpressen
  Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen

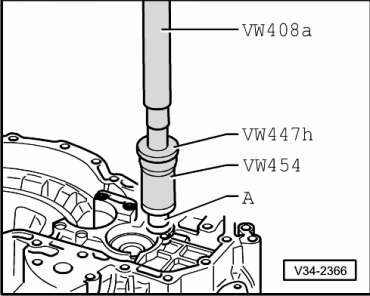

Nadelhülse aus der Stütze Rücklaufwelle auspressen
  Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen
Nadelhülse in die Stütze Rücklaufwelle pressen
  Rücklaufwelle mit Schaltrad Rückwärtsgang -Pfeil- zerlegen und zusammenbauen
