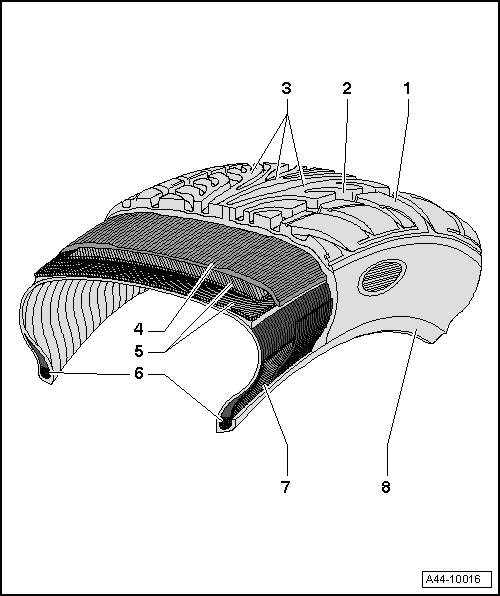

Querschnitt eines Radial-Gürtelreifens

1 -	Profilblock

2 -	Profilrille

3 -	Lauffläche

4 -	Nylonbandage

5 -	Gürtellagen

bestehen meistens aus Stahl

6 -

Wulstkern

besteht aus Stahldrähten, die in Gummi einvulkanisiert sind

sorgt für den festen Sitz des Reifens auf der Felge

7 -	Wulstverstärker

8 -	Felgenhornschutz

ist ein Schutz gegen Scheuerstellen an der Felge und Reifen, z. B. bei Bordsteinkontakt

Reifen mit Felgenschutz sind durch die Abkürzung MFS gekennzeichnet

Die Nylonbandage -4-, Gürtellagen -5-, Wulstkerne -6- und Wulstverstärkungen -7- bilden die Karkasse. Die Karkasse ist das "tragende Gerüst" des Reifens.
