Volkswagen Touran Reparaturanleitung :: Motorsteuergerät -J623- mit Schutzgehäuse aus- und einbauen, Golf Plus, Touran

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Kraftstoffaufber. - Diesel - Einspr. / Motorsteuergerät / Motorsteuergerät -J623- mit Schutzgehäuse aus- und einbauen, Golf Plus, Touran

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

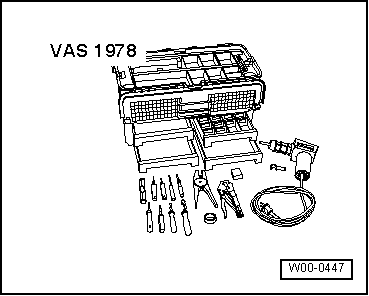

Heißluftpistole aus dem Leitungsstrang-Reparaturset -VAS 1978-

Aufsteckdüse aus dem Leitungsstrang-Reparaturset -VAS 1978-

Wenn Sie das Motorsteuergerät ersetzen wollen, schließen Sie den Fahrzeugdiagnosetester an und führen Sie die Geführte Funktion "Steuergerät ersetzen" durch.

Ausbauen

-	Schalten Sie die Zündung aus.

-	Bauen Sie die Scheibenwischerarme und die Wasserkastenabdeckung aus → Elektrische Anlage; Rep.-Gr.92.

-	Bauen Sie die Wasserkasten-Stirnwand aus → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

Hinweis

Das Gewinde der Abreißschrauben ist mit einem Sicherungsmittel versehen. Durch Erwärmen der Abreißschrauben mit dem Heißluftgebläse wird die Hemmwirkung des Sicherungsmittels herabgesetzt.

Vorsicht!

Decken Sie Leitungen, Steckverbindungen und Steuergeräte in der näheren Umgebung des Motorsteuergeräts ab, um Beschädigungen durch Verbrennen zu vermeiden.

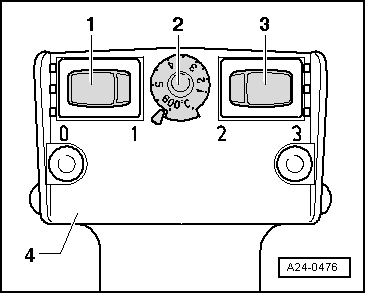

Führen Sie bitte die Einstellungen am Heißluftgebläse -4- wie gezeigt durch:

Motorsteuergerät -J623- mit Schutzgehäuse aus- und einbauen, Golf Plus, Touran

-	Drehen Sie das Potenziometer für Temperatureinstellung -2- auf maximale Heizleistung (600 C).

-	Stellen Sie den Zweistufenschalter für Luftmenge -3- auf Stellung 3.

ACHTUNG!

Durch Erwärmen der Abreißschrauben werden Teile des Schutzgehäuses stark erwärmt. Tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden.

-	Führen Sie die Düse des Heißluftgebläses an die Abreißschraube heran.

-	Schalten Sie das Heißluftgebläse ein und erwärmen Sie die Schraube ungefähr 20 bis 25 Sekunden.

-	Drehen Sie die Abreißschraube mit einer Gripzange am Schraubenkopf heraus.

Die Vorgehensweise bei der nächsten Abreißschraube ist dieselbe.

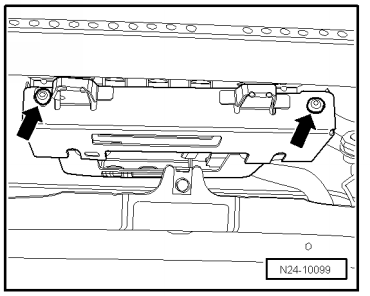

-	Lösen Sie anschließend die Befestigungsmuttern -Pfeile- der Steuergerätehalterung.

-	Entriegeln Sie die Stecker vom Motorsteuergerät und ziehen Sie sie ab.

-	Drücken Sie die Verriegelung -1- und -2- nach außen. Ziehen Sie dann das Motorsteuergerät in -Pfeilrichtung- von der Steuergerätehalterung ab.

Einbauen

-	Schieben Sie das Motorsteuergerät auf die Steuergerätehalterung, bis es in die Verriegelung einrastet.

-	Schließen Sie die Stecker am Motorsteuergerät an und verriegeln Sie sie.

-	Schrauben Sie die Befestigungsschrauben -Pfeile- mit 10 Nm fest.

-	Bauen Sie den Deckel des Schutzgehäuses ein.

-	Ziehen Sie die neuen Abreißschrauben -Pfeile- gleichmäßig, bis zum Abreißen der Schraubenköpfe fest.

-	Bauen Sie die Wasserkasten-Stirnwand ein → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

-	Bauen Sie die Scheibenwischerarme und die Wasserkastenabdeckung ein → Elektrische Anlage; Rep.-Gr.92.
