Volkswagen Touran Reparaturanleitung :: Dachantenne

Volkswagen Touran Reparaturanleitung / Kommunikation / Antennenanlagen / Dachantenne

Hinweis

Die Dachantenne gibt es in den Ausführungen: "nur Navigation", "nur Telefon" oder "Navigation und Telefon".

Ausbauen

-	Bauen Sie die Verkleidungen an der D-Säule aus, → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Schrauben Sie die Gurtverkleidung unter dem Dach ab.

-	Schrauben Sie die beiden Netztrennwandhalter ab.

-	Senken Sie den Fahrzeughimmel im hinteren Bereich vorsichtig ein wenig ab.

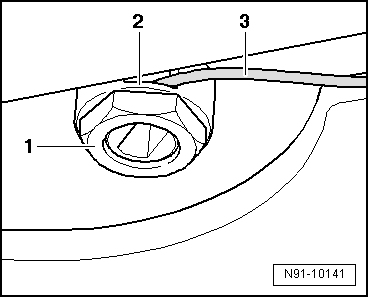

-	Schrauben Sie die Mutter -1- heraus.

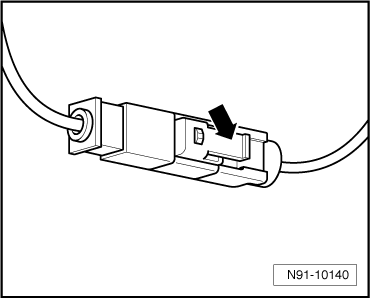

-	Entriegeln Sie die Steckverbindung -Pfeil-, ziehen Sie diese ab und nehmen Sie die Dachantenne heraus.

Hinweis

Je nach Antennenausführung können hier auch zwei Steckverbindungen vorhanden sein.

Die Steckverbindung mit dem violetten Steckergehäuse ist die Leitungsverbindung für das Telefon.

Die Steckverbindung mit dem blauen Steckergehäuse ist die Leitungsverbindung für das Navigationssystem.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!

Hinweis

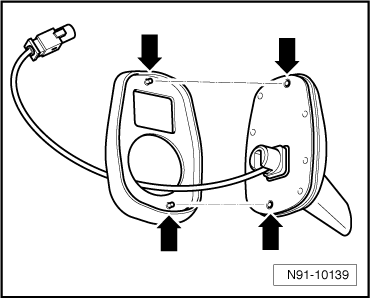

Achten Sie beim Einsetzen der Dachantenne auf den einwandfreien Sitz der Dichtung. Die beiden Führungsnoppen der Dichtung müssen in den vorgesehenen Bohrungen -Pfeile-im Antennenfuss sitzen.

Achten Sie nach dem Einsetzen der Dachantenne auf die korrekte Verlegung der Antennenleitung -3- durch den Leitungsdurchlass -2- in der Befestigungsmutter-1-.
