Ausbauen

Hinweis

Für den Aus- und Einbau der Montagerahmen ist mindestens ein zweiter Mechaniker erforderlich.

Ausbauen

-	Formhimmel ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

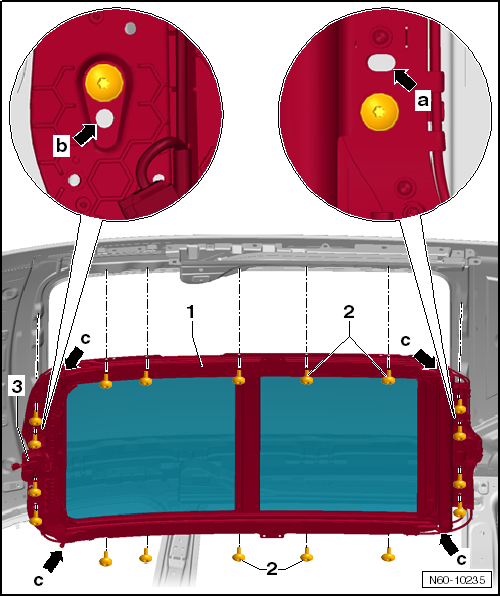

-	Wasserablaufschläuche von den Stutzen -Pfeile c- des Montagerahmens -1- abziehen.

-	Steckverbindung zum Leitungsstrang am Schiebedachmotor -3- trennen.

-	Schrauben -2- lösen, nicht herausdrehen.

Der weitere Ausbau ist nur mit einem weiteren Monteur möglich.

-	Schrauben -2- herausdrehen und den Montagerahmen aus dem Fahrzeug herausnehmen.

Einbauen

Einbauen

-	Montagerahmen -1- mit mindestens einem zweiten Mechaniker in das Fahrzeug heben.

-	Montagerahmen beim Verschrauben mithilfe 2 zylindrischer Stifte (umgedrehte Bohrer Ø 10mm) an den Zentrierlöchern -a- (Langloch) und -b- zum Dach ausrichten.

-	Schrauben -2- hineindrehen, nicht festziehen.

Einbauen

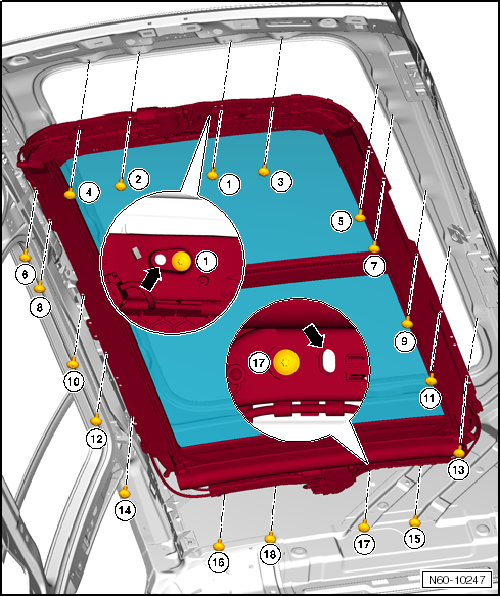

Die Ausrichtung -Pfeile- des Montagerahmens muss beim Festdrehen der Schrauben beobachtet werden..

-	Die Schrauben in der angegebenen Reihenfolge -1 bis 18- festdrehen.

-	Anzugsdrehmoment Schrauben: 8 Nm.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Formhimmel einbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.
