Hinweis
|

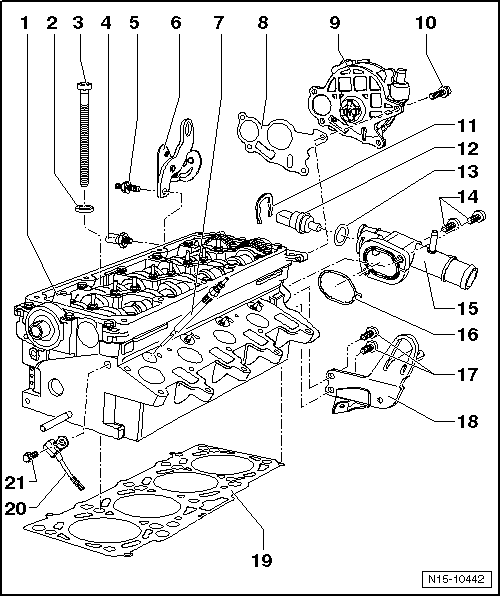

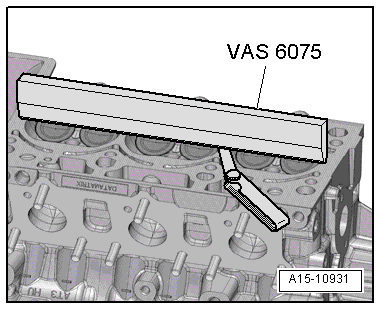

| 1 - | Zylinderkopf |
| aus- und einbauen. → Kapitel |
| Nach dem Ersetzen das gesamte Kühlmittel erneuern |
| 2 - | Scheibe |
| Für Zylinderkopfschraube |
| 3 - | Zylinderkopfschraube |
| Reihenfolge beim Lösen und Anziehen beachten. → Kapitel |
| Vor dem Einbau Scheiben in den Zylinderkopf einsetzen → Pos. |
| 4 - | Öldruckschalter -F1-, 22 Nm |
| Kennzeichnung: grün |
| 0,5 bar |
| Dichtring bei Undichtigkeit aufkneifen und ersetzen |
| Prüfen → Kapitel |
| 5 - | 20 Nm |
| 6 - | Aufhängeöse |
| 7 - | Glühstiftkerze 18 Nm |
| 8 - | Dichtung |
| ersetzen |
| 9 - | Unterdruckpumpe |
| 10 - | 10 Nm |
| 11 - | Klammer |
| 12 - | G 62 |
| Kühlmitteltemperaturgeber |
| 13 - | Dichtring |
| ersetzen |
| 14 - | 10 Nm |
| 15 - | Kühlmittel-Anschlussstutzen |
| 16 - | Dichtring |
| ersetzen |
| 17 - | 25 Nm |
| 18 - | Aufhängeöse |
| 19 - | Zylinderkopfdichtung |
| ersetzen |

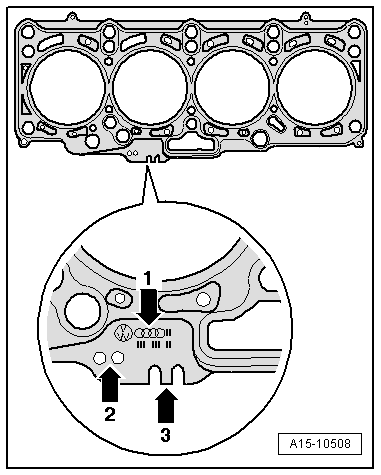

| Kennzeichnung beachten → Abb. |
| Nach dem Ersetzen das gesamte Kühlmittel erneuern |
| 20 - | Hallgeber -G40- |
| Für Nockenwellenposition |
| Zum aus- und einbauen muss der Zahnriemen von den Nockenwellenrädern genommen und die Umlenkrolle gelöst werden. |
| 21 - | 10 Nm |
|
