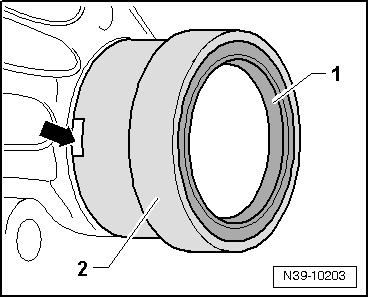

Der Dichtring -1- für die Flanschwelle rechts befindet sich in einer Hülse -2-.

Es gibt unterschiedliche Ausführungen:

Dichtring -1- und Hülse -2- sind zweiteilig ausgeführt. Erkennungsmerkmal: Umlaufend angeordnete Aussparungen in der Hülse -Pfeil-.

Dichtring ohne Hülse ersetzen. → Kapitel

Dichtring -1- und Hülse -2- sind einteilig ausgeführt. Erkennungsmerkmal: Keine Aussparungen in der Hülse

Dichtring und Hülse gemeinsam ersetzen. → Kapitel
