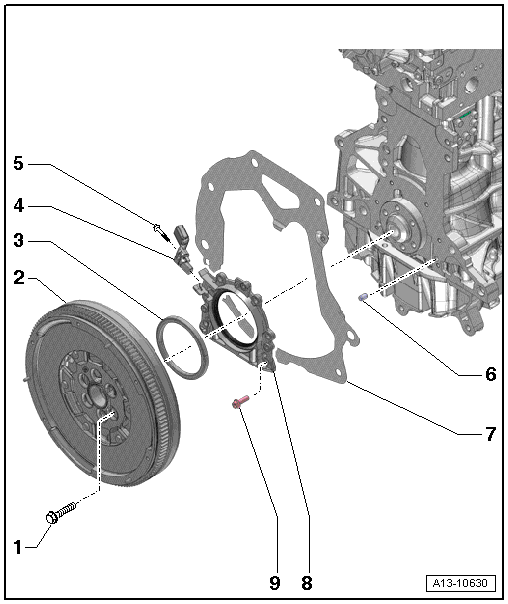

Montageübersicht - Zylinderblock Getriebeseite

1 -

Schraube

ersetzen

60 Nm +90

2 -	Schwungrad

Schwungrad aus- und einbauen → Kapitel

durch versetzte Bohrungen Montage nur in einer Stellung möglich

3 -

Geberrad

für Motordrehzahlgeber -G28-

aus- und einbauen → Kapitel

4 -	Motordrehzahlgeber -G28-

aus- und einbauen → Kapitel.

5 -

Schraube

4,5 Nm

6 -

Passstift

2 Stück

7 -	Zwischenblech

bei Montagearbeiten nicht beschädigen oder verbiegen

einbauen → Abb.

8 -	Dichtflansch mit Dichtring

ausbauen und einbauen → Kapitel.

Mit Geberrad für Drehzahlgeber

Nur komplett ersetzen

Dichtlippe des Dichtrings nicht zusätzlich einölen bzw. fetten

Vor dem Einbau Ölrückstände am Kurbelwellenzapfen mit einem sauberen Lappen entfernen.

Zum Einbau mitgelieferte Stützhülse benutzen

9 -

Schraube

Anzugsdrehmoment und -reihenfolge → Abb.

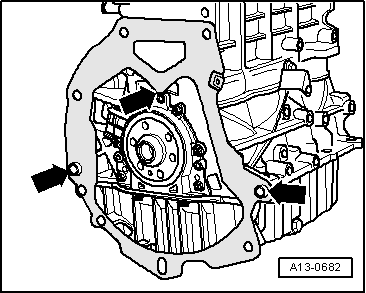

Zwischenblech einbauen

-	Zwischenblech am Dichtflansch einhängen -Pfeil oben- und auf die Passstifte -Pfeile unten- aufschieben.

Montageübersicht - Zylinderblock Getriebeseite

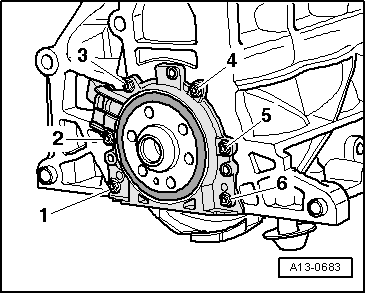

Dichtflansch Getriebeseite - Anzugsdrehmoment und -reihenfolge

-	Schrauben in 2 Stufen wie folgt festziehen:

Stufe	Schrauben	Anzugsdrehmoment
1.	-1 ... 6-	von Hand bis zur Anlage eindrehen
2.	-1 ... 6-	über Kreuz in Stufen mit zuletzt 15 Nm festziehen
