-	Verdampfergehäuse vom Heiz- und Klimagerät trennen → Kapitel.

-	Steckverbindungen am Heiz- und Klimagerät lösen.

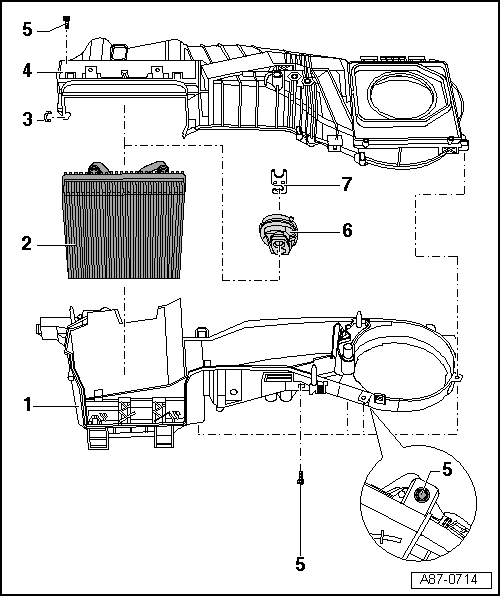

Montageübersicht - Verdampfergehäuse

1 -	Verdampfergehäuse Unterteil

2 -	Verdampfer

Isolierung prüfen, muss vollständig vorhanden sein

Aus- und einbauen → Kapitel

3 -

Klammer

4 -	Verdampfergehäuse Oberteil

5 -

Schraube

6 -	Dichtung/Isolierung

Wärmeisolierung für das Expansionsventil

Aus- und einbauen → Kapitel

7 -

Halter

Aus- und einbauen → Kapitel
