Volkswagen Touran Reparaturanleitung :: Montageübersicht Scheinwerfer mit Halogenlampen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Halogenlampen / Montageübersicht Scheinwerfer mit Halogenlampen

Hinweis

Nach Arbeiten, die die Scheinwerfereinstellung beeinflussen, Scheinwerfereinstellung prüfen und ggf. einstellen → Heft18.1.

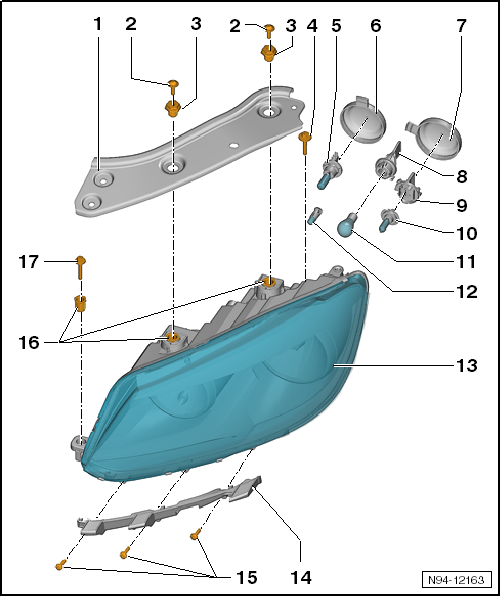

Montageübersicht Scheinwerfer mit Halogenlampen

1 -	Trägerteil Frontend

2 -	Befestigungsschrauben

M6 x 22

4 Nm

3 -	Adapter, Scheinwerfer

4 -	Befestigungsschraube

AM6 x 40 - S1, (Lieferumfang Scheinwerfer)

4 Nm

5 -	Lampe für Fernlichtscheinwerfer links -M30- bzw. Lampe für Fernlichtscheinwerfer rechts -M32-, Lampe für Tagesfahrlicht links -L174- bzw. Lampe für Tagesfahrlicht rechts -L175-

Lampe H15 12 V, 15/55 W

ersetzen → Kapitel

6 -	Abdeckkappe Fernlichtlampe-/ Tagesfahrlichtlampe

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

7 -	Abdeckkappe Abblendlichtlampe

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

8 -	Lampenfassung mit Griffstück

für Lampe für Blinklicht vorn links -M5- bzw. für Lampe für Blinklicht vorn rechts -M7-

9 -	Lampenfassung mit Griffstück

für Lampe für Abblendlichtscheinwerfer links -M29- bzw. für Lampe für Abblendlichtscheinwerfer rechts -M31-

10 -	Lampe für Abblendlichtscheinwerfer links -M29- bzw. Lampe für Abblendlichtscheinwerfer rechts -M31-

Lampe H7 12 V, 55 W

ersetzen → Kapitel

11 -	Lampe für Blinklicht vorn links -M5- bzw. Lampe für Blinklicht vorn rechts -M7-

Lampe 12 V, PY 21 W

ersetzen → Kapitel

12 -	Lampe für Standlicht links -M1- bzw. Lampe für Standlicht rechts -M3-

Lampe 12 V, W5W

ersetzen → Kapitel

13 -	Scheinwerfer

aus- und einbauen → Kapitel

Einbaulage des Scheinwerfers korrigieren → Kapitel

Instandsetzung der Haltewinkel → Kapitel

Scheinwerfer für Links- / Rechtsverkehr umrüsten → Kapitel

einstellen → Heft

14 -	Aufnahme für Stoßfänger

15 -	Befestigungsschrauben

4 x 16

16 -	Einstellbuchsen (Hohlschraube)

Einbaulage des Scheinwerfers korrigieren → Kapitel

17 -	Befestigungsschraube

BM6 x 40 x 18 - S2

4 Nm
