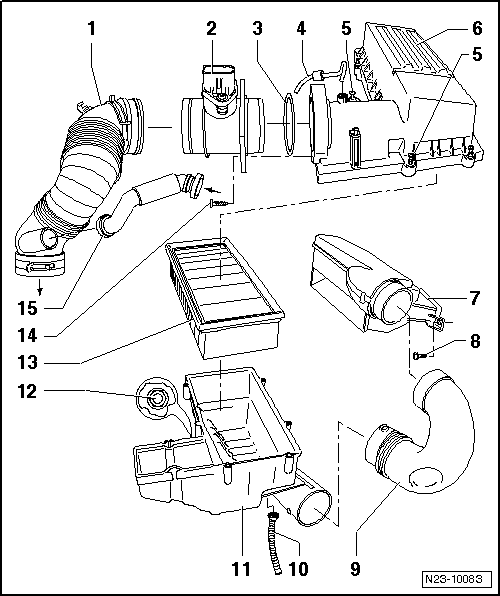

Montageübersicht - Luftfiltergehäuse, Golf, Golf Plus, Golf Cabrio, Touran, Passat

1 -	Saugschlauch

zum Abgasturbolader

aus- und einbauen → Anker

2 -	Luftmassenmesser -G70-

3 -

O-Ring

bei Beschädigung ersetzen

4 -	Unterdruckschlauch

Zum Magnetventil für Ladedruckbegrenzung -N75-

Anschlussplan für Unterdruckschläuche → Kapitel

5 -

2 Nm

6 -	Luftfilteroberteil

7 -	Ansaugstutzen

Am Schlossträger angeschraubt

8 -

2 Nm

9 -	Verbindungsschlauch

10 -	Entwässerungsrohr

11 -	Luftfilterunterteil

12 -

8 Nm

13 -	Filtereinsatz

14 -

2 Nm

15 -	Verbindungsrohr

Von der Zylinderkopfhaube

Für Kurbelgehäuseentlüftung
