Volkswagen Touran Reparaturanleitung :: Montageübersicht - Keilrippenriementrieb mit Spannrolle und Klimakompressor

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Kurbeltrieb, Kolben / Zylinderblock Riemenscheibenseite / Montageübersicht - Keilrippenriementrieb mit Spannrolle und Klimakompressor

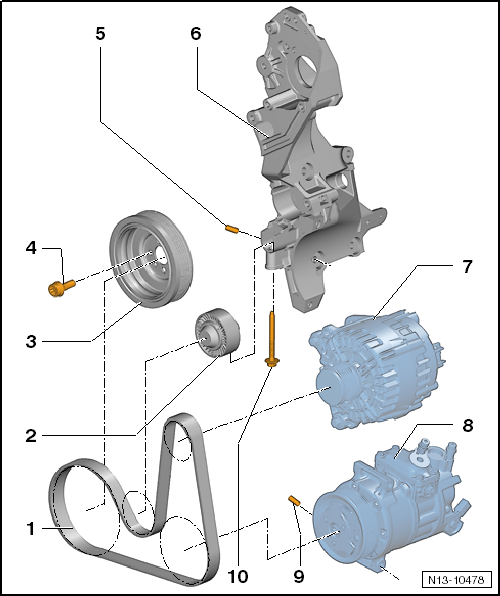

Montageübersicht - Keilrippenriementrieb mit Spannrolle und Klimakompressor

1 -	Keilrippenriemen

auf Verschleiß prüfen

vor dem Ausbauen Laufrichtung mit Kreide oder Filzstift kennzeichnen

aus- und einbauen: Fahrzeuge mit Klimakompressor und Spannrolle → Kapitel,

nicht knicken

Beim Einbauen auf korrekten Sitz auf den Keilrippenriemenscheiben achten

2 -	Spannrolle für Keilrippenriemen

aus- und einbauen → Kapitel

Führungsflächen im Halter für Nebenaggregate, mit Festschmierstoffpaste bestreichen; Festschmierstoffpaste → Elektronischer Teilekatalog (ETKA)

3 -	Schwingungsdämpfer

mit Keilrippenriemenscheibe

Einbaulage: Bohrung im Schwingungsdämpfer muss über der Erhebung am Kurbelwellen-Zahnriemenrad stehen.

aus- und einbauen → Kapitel

4 -

Schraube

ersetzen

nur Originalschrauben verwenden → Elektronischer Teilekatalog (ETKA)

10 Nm + 90

5 -

Passhülse

auf richtigen Sitz im Halter für Nebenaggregate achten

6 -	Halter für Nebenaggregate

aus- und einbauen → Kapitel

7 -	Drehstromgenerator

aus- und einbauen → Elektrische Anlage; Rep.-Gr.27

8 -	Klimakompressor

aus- und einbauen → Heizung, Klimaanlage; Rep.-Gr.87

9 -

Passhülse

auf richtigen Sitz im Halter für Nebenaggregate achten

10 -

Schraube

Anzugsdrehmoment und -Reihenfolge → Anker
