Hinweis

Den Geber für Fahrzeugniveau vorn links/rechts -G78/G289- gibt es als Ersatzteil nur komplett mit Koppelstange und oberen und unteren Halteblech.

Ersetzen bei eingebautem Aggregateträger .

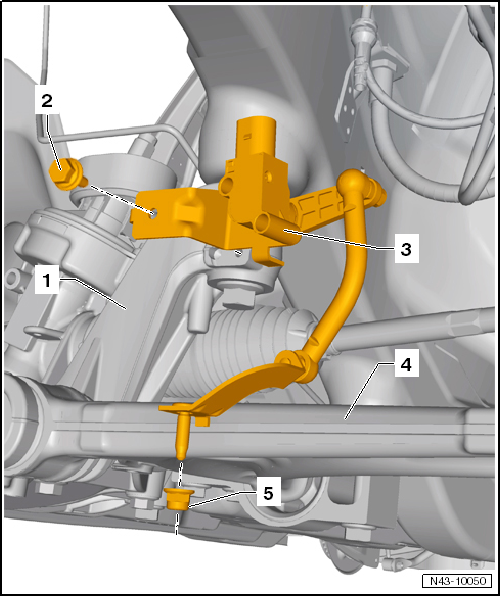

Montageübersicht: Geber für Fahrzeugniveau vorn links/rechts -G78/G289- für adaptive Fahrwerksregelung DCC

1 -	Aggregateträger

2 -

Schraube

M6 x 16

9 Nm

3 -	Geber für Fahrzeugniveau vorn links -G78- und Geber für Fahrzeugniveau vorn rechts -G289-

komplett mit Anbauteilen

Hebel -Pfeil- muss zur Fahraußenseite zeigen

aus- und einbauen → Kapitel

wird der Geber für Fahrzeugniveau vorn links -G78- und Geber für Fahrzeugniveau vorn rechts -G289- aus- und eingebaut, muss die Grundeinstellung der adaptiven Fahrwerksregelung DCC durchgeführt werden → Kapitel

nach dem Ersetzen Grundeinstellung der Scheinwerfer durchführen

Grundeinstellung der Scheinwerfer → Fahrzeugdiagnose-, Meß- und Informationssystem VAS 5051 in der Funktion "Geführte Fehlersuche"

4 -	Achslenker

5 -

Mutter

9 Nm

selbstsichernd

nach jeder Demontage ersetzen
