Volkswagen Touran Reparaturanleitung :: Montageübersicht: Geber für Fahrzeugniveau hinten links -G76- für adaptive Fahrwerksregelung DCC

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Niveauregelung, Luftfederung / Bauteile der adaptiven Fahrwerksregelung DCC und Einbauorte / Montageübersicht: Geber für Fahrzeugniveau hinten links -G76- für adaptive Fahrwerksregelung DCC

Hinweis

Den Geber für Fahrzeugniveau gibt es als Ersatzteil nur komplett mit Koppelstange und oberen und unteren Halteblech.

Ersetzen bei eingebautem Aggregateträger → Kapitel.

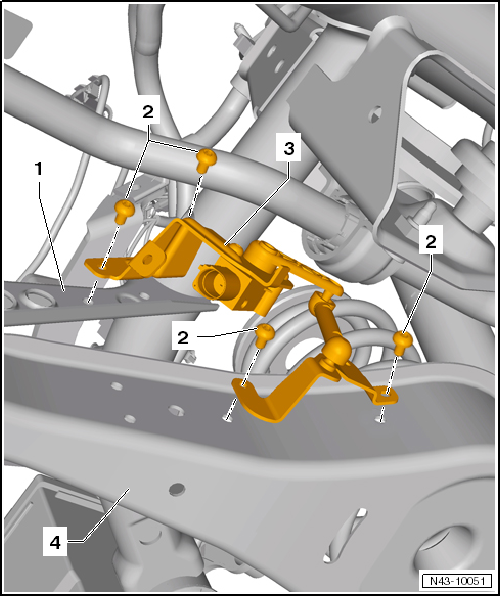

Montageübersicht: Geber für Fahrzeugniveau hinten links -G76- für adaptive Fahrwerksregelung DCC

1 -	Aggregateträger

2 -

Schraube

M5 x 20

5 Nm

3 -	Geber für Fahrzeugniveau hinten links -G76-

komplett mit Anbauteilen

Hebel -Pfeil- muss zur Fahraußenseite zeigen

aus- und einbauen → Kapitel

wird der Geber für Fahrzeugniveau hinten links -G76- aus- und eingebaut, muss die Grundeinstellung der adaptiven Fahrwerksregelung DCC durchgeführt werden → Kapitel

nach dem Ersetzen Grundeinstellung der Scheinwerfer durchführen

Grundeinstellung der Scheinwerfer → Fahrzeugdiagnose-, Meß- und Informationssystem VAS 5051 in der Funktion "Geführte Fehlersuche"

4 -	Querlenker unten
