Volkswagen Touran Reparaturanleitung :: Montageübersicht für elektro-mechanisches Lenkgetriebe, Rechtslenker (Generation 2) bis Modelljahr 2008

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Elektromechanisches Lenkgetriebe, Rechtslenker bis Modelljahr 2008 / Montageübersicht für elektro-mechanisches Lenkgetriebe, Rechtslenker (Generation 2) bis Modelljahr 2008

  Hinweis

Es stehen teilweise keine Lenkgetriebe der Generation 2 mehr als Ersatzteil zur Verfügung.
Wenn die Generation 2 in ETKA nicht verfügbar ist, dann muss ein neues Lenkgetriebe der Generation 3 eingebaut werden,
Zusätzlich muss dann auch der elektrische Leitungssatz von der E-Box zum Lenkgetriebe gewechselt werden. Dieser muss zusätzlich bei der Bestellung über den → Elektronischen Ersatzteilkatalog "ETKA" ausgewählt werden.
Der elektrische Leitungssatz wird komplett mit der Leitung für die Service-Intervall-Anzeige geliefert.
Bei Fahrzeugen ohne Service-Intervall-Anzeige muss der ungenutzte 3-polige Anschlussstecker durch ein Flachkontaktgehäuse mit Kontaktverriegelung -1J0 973 803- abgedichtet werden → Elektronischer Ersatzteilkatalog "ETKA".
  Vorsicht!

Wenn das Kreuzgelenk vom Lenkgetriebe getrennt ist, dürfen folgende Arbeiten nicht durchgeführt werden:
Zündung einschalten
Lenkgetriebe drehen
Lenksäule drehen
Diese Punkte müssen unbedingt beachtet werden, da dies sonst zu irreparablen Schäden führen kann.

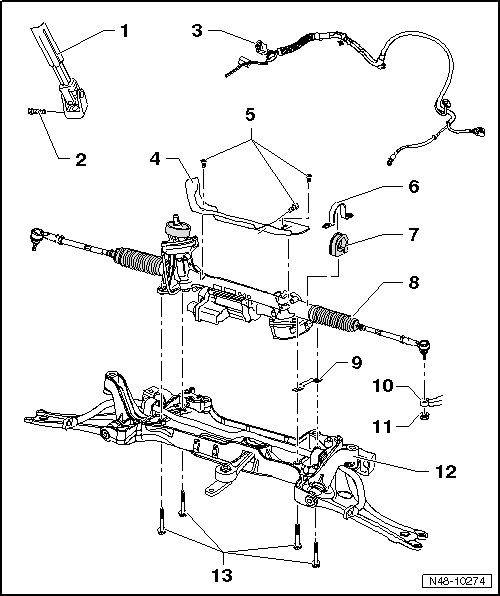

Montageübersicht für elektro-mechanisches Lenkgetriebe, Rechtslenker (Generation 2) bis Modelljahr 2008

1 -  Kreuzgelenk
2 -  Schraube
M8 x 35
30 Nm
nach jeder Demontage ersetzen
3 -  Elektrische Leitung
4 -  Abschirmblech
5 -  Torxschraube
6 Nm
selbstschneidend
6 -  Schelle
nach jeder Demontage ersetzen
7 -  Gummilager
8 -  Servolenkgetriebe
mit Steuergerät für Lenkhilfe -J500-
mit Motor für elektromechanische Servolenkung -V187-
mit Geber für Lenkmoment -G269-
kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden
aus- und einbauen → Kapitel
Hinweise beachten → Anker
9 -  Stegteil
10 -  Radlagergehäuse
11 -  Mutter
M12 x 1,5
50 Nm
selbstsichernd
nach jeder Demontage ersetzen
12 -  Aggregateträger
13 -  Schraube
M10 x 70
50 Nm + 90 weiterdrehen
nach jeder Demontage ersetzen
