Volkswagen Touran Reparaturanleitung :: Bremssattel Bosch - Montageübersicht

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Bremssattel hinten instand setzen / Bremssattel Bosch - Montageübersicht

Bei Instandsetzungen kompletten Reparatursatz einbauen.

Zum Reinigen der Bremse ist ausschließlich nur Spiritus zu verwenden.

Neue Bremssättel sind mit Bremsflüssigkeit befüllt und vorentlüftet.

Bremszylinder, Kolben und Dichtring dünn mit Montagepaste -G 052 150 A2- bestreichen.

Im Reparaturfall sind die Bremssättel vor dem Einbau in das Fahrzeug (ohne Bremsbeläge) unbedingt vorzuentlüften → Kapitel.

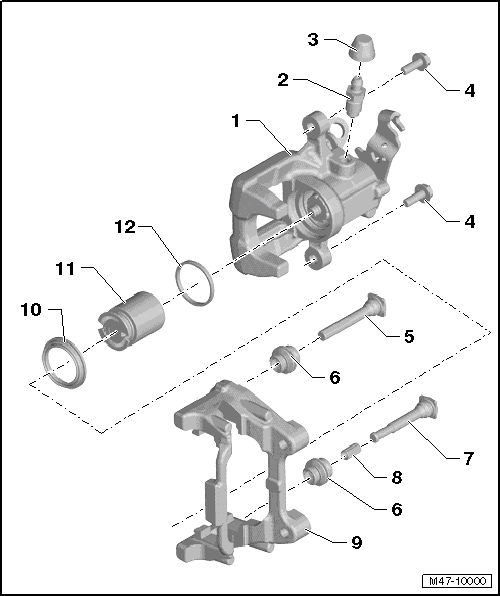

Bremssattel Bosch - Montageübersicht

1 -	Bremssattel mit Hebel für Handbremsseil

bei einer Undichtigkeit am Hebel für Handbremsseil Bremssattel ersetzen

nach dem in Stand Setzen Bremssattel vorentlüften → Kapitel

2 -	Entlüftungsventil

10 Nm

vor dem Einschrauben Gewinde leicht mit Montagepaste -G 052 150 A2- fetten

3 -	Staubkappe

4 -

Schraube

35 Nm

selbstsichernd

ersetzen

beim Lösen und Festziehen am Führungsbolzen gegenhalten

5 -	Führungsbolzen oben

vor dem Aufziehen der Abschirmkappe fetten

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

6 -	Abschirmkappe

auf Bremsträger und Führungsbolzen aufziehen

7 -	Führungsbolzen unten

mit Freistich

vor dem Aufziehen der Abschirmkappe fetten

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

8 -	Führungstülle

am Führungsbolzen unten

9 -	Bremsträger

wird zusammengebaut mit ausreichender Fettmenge an den Führungsbolzen als Ersatzteil geliefert

bei Beschädigungen an den Abschirmkappen oder an den Führungsbolzen Reparatursatz einbauen. Beiliegendes Fettkissen zum Fetten der Führungsbolzen verwenden

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

10 -	Abschirmkappe

mit der äußeren Dichtlippe auf den Kolben aufziehen

aus- und einbauen → Kapitel

11 -	Kolben mit automatischer Nachstellvorrichtung

aus- und einbauen → Kapitel

Kolben vor der Montage dünn mit Montagepaste -G 052 150 A2- bestreichen

12 -

Dichtring

aus- und einbauen → Kapitel
