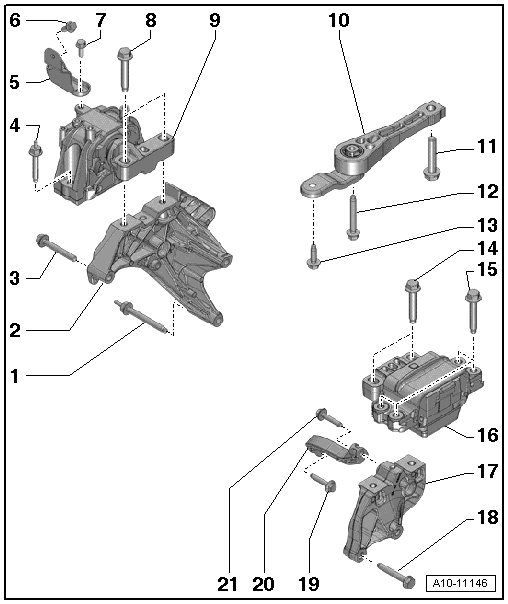

Montageübersicht-Aggregatelagerung, Golf, Golf Plus, Passat, Touran

Montageübersicht-Aggregatelagerung, Golf, Golf Plus, Passat, Touran

1 -	Doppelschraube

Motorhalter an Motor

ersetzen

Anzugsdrehmoment und -Reihenfolge → Abb.

2 -	Motorhalter

aus und einbauen → Kapitel

3 -

Schraube

Motorhalter an Motor

ersetzen

Anzugsdrehmoment und -Reihenfolge → Abb.

4 -	40 Nm + 90 weiterdrehen

ersetzen

Motorlager an Karosserie

5 -	Verbindungssteg

6 -	20 Nm + 90

ersetzen

Verbindungssteg an Karosserie

7 -	20 Nm + 90

ersetzen

Verbindungssteg an Motorlager

8 -	60 Nm + 90

ersetzen

Motorlager an Motorhalter

9 -	Motorlager

mit Tragarm

10 -	Pendelstütze

11 -	100 Nm + 90

ersetzen

Pendelstütze an Aggregateträger

12 -	50 Nm + 90

ersetzen

Pendelstütze an Getriebe

13 -	50 Nm + 90

ersetzen

Pendelstütze an Getriebe

14 -	60 Nm + 90

ersetzen

Getriebelager an Getriebestütze

15 -	40 Nm + 90

ersetzen

Getriebelager an Karosserie

16 -	Getriebelager

mit Tragarm

17 -	Getriebestütze

18 -

Schraube

Getriebestütze an Getriebe

Anzugsdrehmoment → Rep.-Gr.34

19 -

Schraube

Stütze an Getriebe

Anzugsdrehmoment → Rep.-Gr.34

20 -

Stütze

21 -

Schraube

Stütze an Getriebelager

Anzugsdrehmoment → Rep.-Gr.34

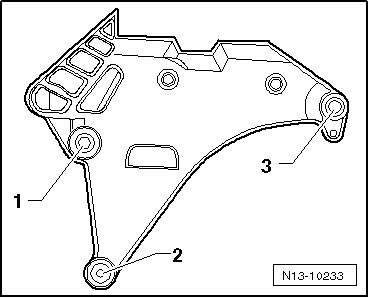

Motorhalter - Anzugsdrehmoment und -Reihenfolge

Hinweis

Die Schrauben der Motorhalter ersetzen.

-	Schrauben in 3 Stufen in der gezeigten Reihenfolge festziehen:

Montageübersicht-Aggregatelagerung, Golf, Golf Plus, Passat, Touran

Stufe	Schrauben	Anzugsdrehmoment/-Drehwinkel
1.	-1 ... 3-	7 Nm
2.	-1 ... 3-	40 Nm
3.	-1 ... 3-	180 weiterdrehen
