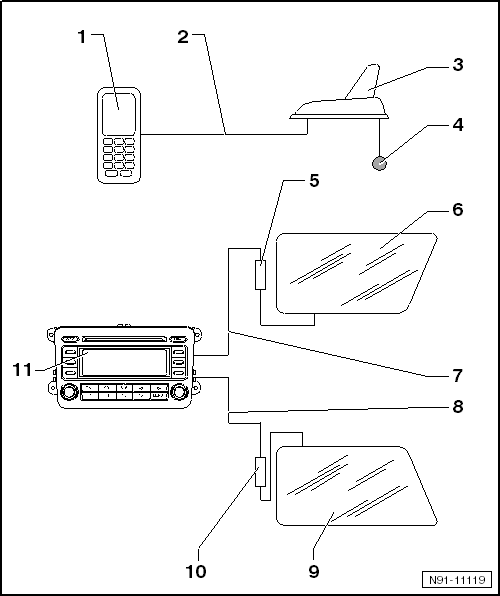

Übersicht über die Antennenanlage in Verbindung mit den Radiogeräten

1 -	Mobilfunktelefon -R54-

2 -	Antennenleitung von der Telefonanlage zur Dachantenne

3 -	Antenne für Telefon, Navigationssystem, Standheizung -R66-

eingebaut auf dem Dach hinten

Dachantenne aus- und einbauen → Kapitel

4 -	Anschluss für Fernbedienung Standheizung

5 -	Antennenverstärker -R24-

aus- und einbauen → Kapitel

6 -	Antenne in Seitenscheibe hinten rechts

mit Antennendrähten für Radioempfang AM/FM

7 -	Antennenleitung vom Radiogerät zur Antenne in Seitenscheibe hinten rechts

8 -	Antennenleitung vom Radiogerät zur Antenne in Seitenscheibe hinten links

9 -	Antennen in Seitenscheibe hinten links

mit Antennendrähten für Radioempfang FM

10 -	Antennenverstärker -R24-

aus- und einbauen → Kapitel

11 -

Radio -R-

RCD 300 ab 09.2003 oder RCD 500
