Volkswagen Touran Reparaturanleitung :: Montageübersicht

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Verglasung, Fensterbetätigung / Türscheibe hinten / Montageübersicht

Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

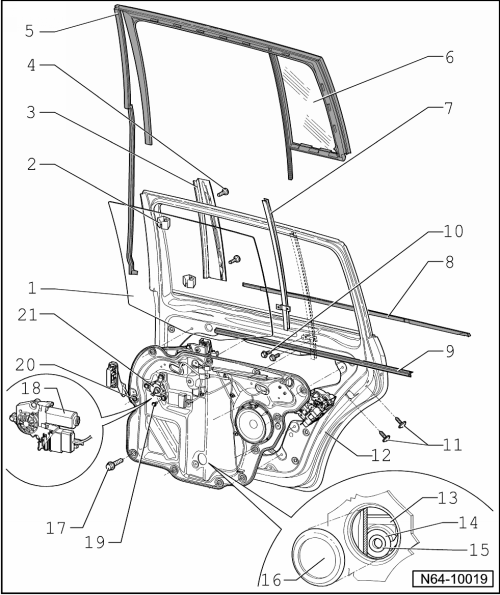

Montageübersicht

1 -	Türscheibe

ausbauen → Kapitel

2 -	Federmutter

2 Stück

3 -

Blende

ausbauen → Kapitel

4 -

Schraube

2 Stück

2 Nm

5 -	Fensterführung

mit Scheibe

auf dem Flansch aufgesteckt

aus-und einbauen → Kapitel

6 -

Scheibe

Bestandteil der Fensterführung

7 -	Mittelsteg

aus- und einbauen

8 -	Fensterschachtabdichtung außen

auf dem Flansch aufgesteckt

9 -	Fensterschachtabdichtung innen

auf dem Flansch aufgesteckt

10 -

Schraube

für den Mittelsteg

2 Stück

6 Nm

11 -

Schraube

für das Türschloss

2 Stück

20 Nm

12 -

Tür

aus- und einbauen → Kapitel

einstellen → Kapitel

13 -	Klemmbacke

14 -	Spreizstift

Befestigungsteil der Türscheibe

15 -	Spreizdübel

Befestigungsteil der Türscheibe

16 -	Abdeckkappe

17 -

Schraube

11 Stück

8 Nm

18 -	Motor für Fensterheber

aus- und einbauen → Kapitel

19 -

Schraube

3 Stück

3.5 Nm

für Kurbelantrieb, oder Motor des Fensterhebers

20 -	Aggregateträger

aus- und einbauen → Kapitel

Fensterheber ist Bestandteil des Aggregateträgers

21 -	Kurbelantrieb für Fensterkurbel

ist vorn an den Aggregateträger angeschraubt
