Volkswagen Touran Reparaturanleitung :: Mittelkonsole aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Mittelkonsole aus- und einbauen

Ausbauen

-	Schalten Sie die Zündung aus.

-	Verkleidung Fußraum ausbauen → Kapitel.

Fahrzeuge mit Automatikgetriebe

-	Bauen Sie den Griff vom Wählhebel und die Schaltabdeckung aus → Automatisches Getriebe; Rep.-Gr.37

Fahrzeuge mit Schaltgetriebe

-	Lösen Sie die Schaltstulpe aus der Abdeckung → 6 Gang Schaltgetriebe 02Q; Rep.-Gr.34

-	Bauen Sie die Mittelkonsole, vorn, aus → Kapitel.

Fahrzeuge mit CD-Wechsler:

-	Bauen Sie den CD-Wechsler aus → Kommunikation; Rep.-Gr.91.

alle Fahrzeuge:

-	Ziehen Sie, je nach Fahrzeugausstattung, das Ablagefach -1- bzw. die Ablage -2- aus der Mittelkonsole heraus.

-	Öffnen Sie den Becherhalter und drehen Sie die Schraube -1- heraus (1,5 Nm).

-	Drücken Sie (z.B. mit einem Stahllineal) an der Oberseite vom Becherhalter -Pfeile-, die zwei Rastnasen -2- nach oben.

-	Ziehen Sie den Becherhalter aus der Mittelkonsole heraus.

Ausbauen

-	Betätigen Sie, durch die geöffnete Armlehne, die zwei Verrastungen -Pfeile- und ziehen Sie den Ausströmer -1- aus der Mittelkonsole heraus.

-	Drehen Sie die Schraube -2- heraus (1,5 Nm) und lösen Sie die Blende -3- aus der Mittelkonsole.

-	Trennen Sie den Leitungsstrang -5- von der Steckdose -4-.

Ausbauen

-	Drehen Sie die zwei Schrauben -1- heraus (1,5 Nm).

-	Drehen Sie die zwei Schrauben -2- heraus (1,5 Nm).

-	Drehen Sie die zwei Schrauben -3- heraus (1,5 Nm).

Hinweis

Beim Einbau müssen die Schrauben in dieser Reihenfolge verbaut werden.

-	Schwenken Sie die Seitenteile der Mittelkonsole nach außen und entnehmen Sie den Einsatz -4-.

Ausbauen

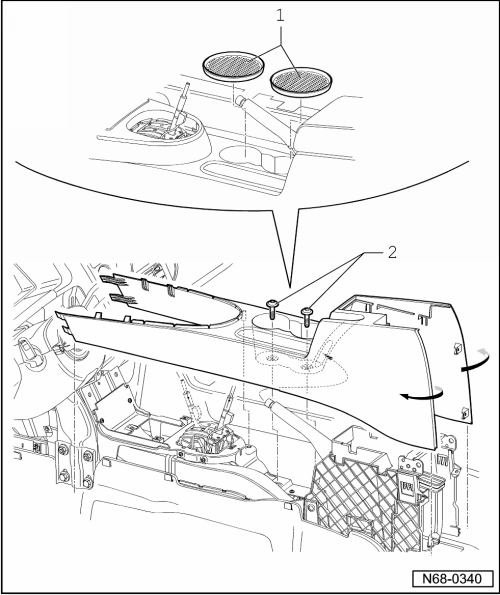

-	Nehmen Sie die Ablagematten -1- aus den Becherhaltern heraus.

-	Drehen Sie die zwei Schrauben -2- heraus (1,5 Nm).

-	Positionieren Sie den Schalt- bzw. Wählhebel in der vordersten Position.

-	Ziehen Sie die Seitenteile nach außen -Pfeile- und nehmen Sie das Oberteil der Mittelkonsole aus dem Fahrzeug heraus.

Ausbauen

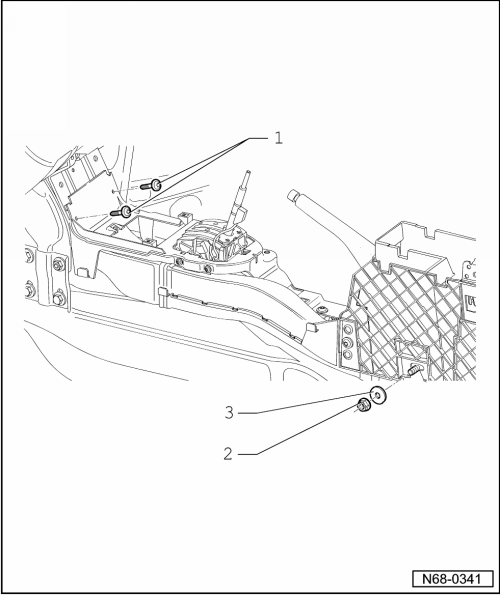

-	Drehen Sie die zwei Schrauben -1- heraus (1,5 Nm).

-	Schrauben Sie auf beiden Seiten die Mutter -2- ab (4,5 Nm) und entfernen Sie die Unterlegscheibe -3-.

Hinweis

Beim Einbau müssen erst die Schrauben -1- und anschließend die Muttern -2- verbaut werden.

Ausbauen

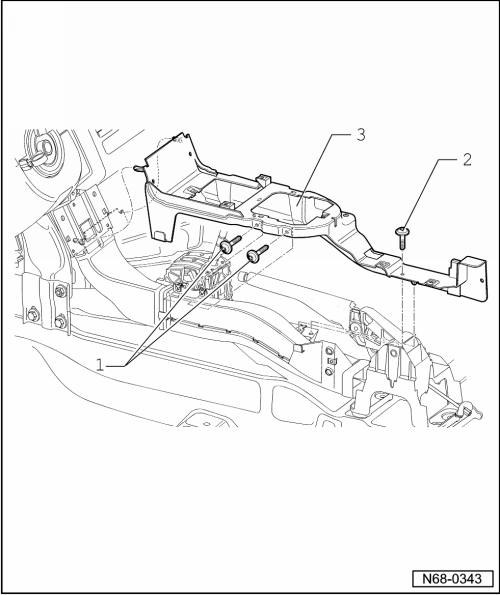

-	Drehen Sie die Schrauben -1- und -2- heraus (1,5 Nm).

-	Nehmen Sie den Grundkörper, hinten, -3- aus dem Fahrzeug heraus.

Ausbauen

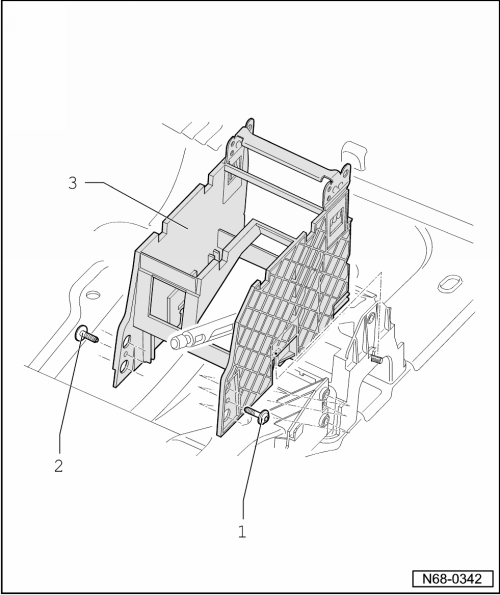

-	Drehen Sie die zwei Schrauben -1- (1,5 Nm) heraus.

-	Drehen Sie die Schraube -2- (1,5 Nm) heraus.

-	Nehmen Sie den Grundkörper -3- aus dem Fahrzeug heraus.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
