Volkswagen Touran Reparaturanleitung :: Magnetventil für Zündschlüsselabzugsperre -N334- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Zündanlassschalter und Schließzylinder / Magnetventil für Zündschlüsselabzugsperre -N334- aus- und einbauen

Das Magnetventil für Zündschlüsselabzugsperre -N334- ist in unmittelbarer Nähe des Zündanlassschalters montiert.

Hinweis

Zum Abziehen des Zündschlüssels bei Fahrzeugen mit Doppelkupplungsgetriebe (DSG), immer erst den Wählhebel in Position "P" stellen und anschließend die Zündung ausschalten. Andernfalls verhindert das Magnetventil für Zündschlüsselabzugsperre -N334- das Abziehen des Zündschlüssels!

Ausbauen:

-	Lenksäulenverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

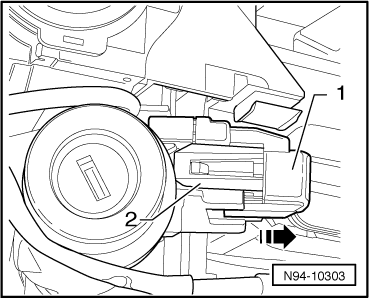

-	Verrastung -2- mit einem geeigneten Schraubendreher entriegeln.

-	Magnetventil für Zündschlüsselabzugsperre -N334--1- in -Pfeilrichtung- aus seiner Aufnahme ziehen.

-	Die Steckverbindung wird dabei gleichzeitig getrennt.

Einbauen:

-	Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

Nach dem Anklemmen der Batterie, zur Aktivierung des Magnetventils für Zündschlüsselabzugsperre -N334-, die Stellglieddiagnose durchführen.
