Volkswagen Touran Reparaturanleitung :: Leitungsverlegung Vorderachse links

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Niveauregelung, Luftfederung / Bauteile der adaptiven Fahrwerksregelung DCC und Einbauorte / Leitungsverlegung Vorderachse links

Hinweis

Leitungsverlegung immer prüfen.

Immer darauf achten, dass alle Leitungen ordentlich und nicht verdrillt in die dafür vorgesehenen Halter eingehängt sind.

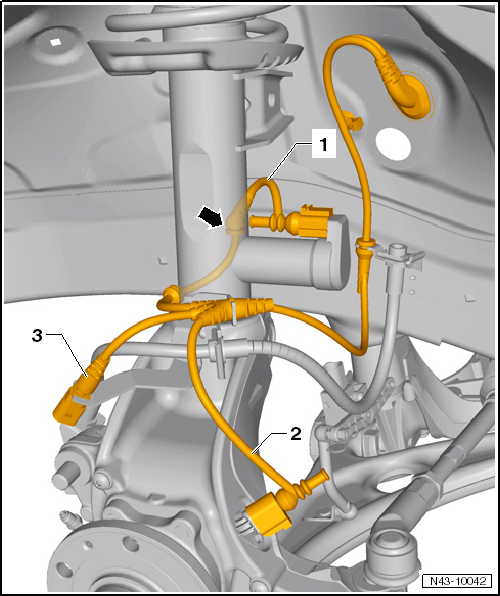

Leitungsverlegung Vorderachse links

1 -	Leitung für Ventil für Dämpfungsverstellung vorn links -N336-

Leitung muss in den Halter am Stoßdämpfer eingehängt werden -Pfeil-

2 -	Leitung für Drehzahlfühler vorn links -G47-

3 -	Leitung für Bremsbelagverschleißanzeige
