Volkswagen Touran Reparaturanleitung :: Lampe für Abblendlichtscheinwerfer ersetzen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Scheinwerfer mit Halogenlampen / Lampe für Abblendlichtscheinwerfer ersetzen

Hinweis

Die Abbildungen zeigen den Lampenwechsel der Lampe für Abblendlichtscheinwerfer links -M29- am linken Scheinwerfer. Für den rechten Scheinwerfer erfolgt der Lampenwechsel der Lampe für Abblendlichtscheinwerfer rechts -M31- sinngemäß.

Aus Gründen der Übersichtlichkeit ist der Scheinwerfer in den folgenden Abbildungen ausgebaut dargestellt.

Zum Lampenwechsel der Lampe für Abblendlichtscheinwerfer muss der Scheinwerfer nicht ausgebaut werden.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

-	Abdeckkappe -1- abziehen.

Lampe für Abblendlichtscheinwerfer ersetzen

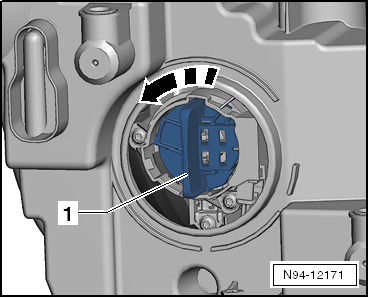

-	Lampenfassung mit Griffstück -1- in -Pfeilrichtung- drehen und zusammen mit der Lampe für Abblendlichtscheinwerfer aus dem Scheinwerfer herausnehmen.

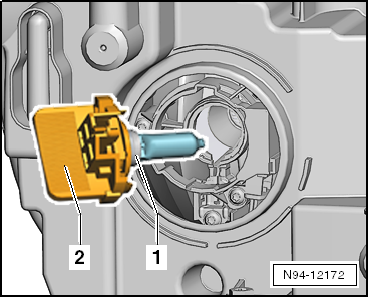

-	Lampe für Abblendlichtscheinwerfer-1- in -Pfeilrichtung- gerade aus der Lampenfassung -2- herausziehen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Vorsicht!

Achten Sie beim Einbau der Abdeckkappe auf den richtigen Sitz. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

Hinweis

Beim Einbau einer Lampe nicht den Glaskolben berühren. Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Lampe verdampfen und den Glaskolben trüben.

-	Funktionen des Scheinwerfers prüfen.

-	Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft.
