Volkswagen Touran Reparaturanleitung :: Lackierung der Halter

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Parklenkassistent (PLA) / Lackierung der Halter

Wird ein neuer Geberhalter für Parklenkassistent verbaut, muss der Halter vorher in dem zu lackierenden Bereich → Abb. in der Farbe der Stoßfängerabdeckung lackiert werden.

Lackierbereich für:

Geberhalter Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-

Geberhalter Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-

Geberhalter Geber für Parklenkassistent hinten links -G716-

Geberhalter Geber für Parklenkassistent hinten rechts -G717-

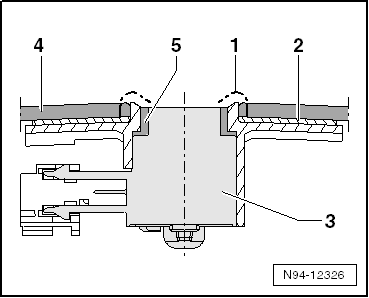

Lackierbereich am Halter:

1 -	Lackierbereich

2 -	Klebeband s=1

3 -

Geber

4 -	Stoßfängerabdeckung

5 -	Entkopplungsring

Lackierung:

-	Halter in dem zu lackierenden Bereich -1- mit Isopropanol entfetten.

-	Halter in dem zu lackierenden Bereich -1- in der Farbe der Stoßfängerabdeckung lackieren.

-	Nach der Lacktrocknung den Halter in die Stoßfängerabdeckung einkleben.
