Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Kupplung, Betätigung / Kupplungsausrückung in Stand setzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

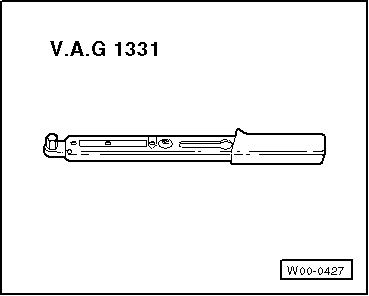

Drehmomentschlüssel -V.A.G 1331-

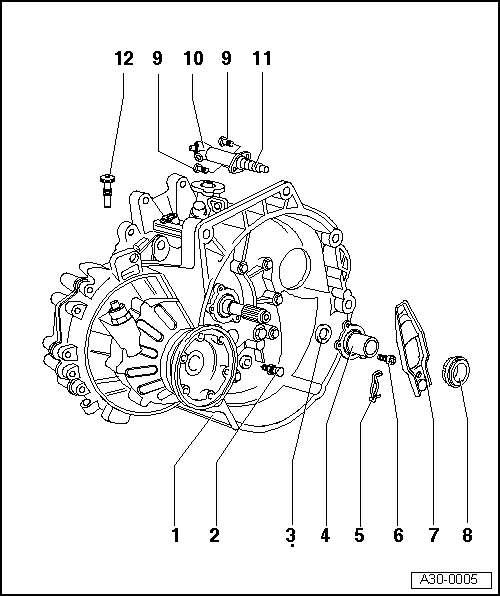

Kupplungsausrückung in Stand setzen

Kupplungsausrückung in Stand setzen

1 -

Getriebe

2 -	Kugelzapfen, 25 Nm

zum Aus- und Einbau Getriebe ausbauen

bisheriges Fett von der Anlagefläche des Ausrückhebels entfernen

mit dem Schmierfett -G 000 100- fetten

3 -	Dichtring für Antriebswelle

zum Aus- und Einbau Getriebe ausbauen

ersetzen → Pos.

4 -	Führungshülse

zum Aus- und Einbau Getriebe ausbauen

mit aufvulkanisiertem O-Ring

bei Beschädigung des O-Ringes Führungshülse und O-Ring gemeinsam ersetzen

5 -	Haltefeder

zum Aus- und Einbau Getriebe ausbauen

am Kupplungsausrückhebel befestigen

6 -	Zylinderschraube, 20 Nm

7 -	Kupplungsausrückhebel

zum Aus- und Einbau Getriebe ausbauen

gemeinsam, mit Ausrücklager aus- und einbauen. → Abb.

bisheriges Fett entfernen

8 -	Ausrücklager

zum Aus- und Einbau Getriebe ausbauen

Lager nicht auswaschen, nur abwischen

laute Lager ersetzen

vom Kupplungsausrückhebel abbauen und in Kupplungsausrückhebel einsetzen → Abb.

Anlagefläche an Ausrückhebel mit MoS ₂ - Schmierfett fetten

9 -	Bundschraube, 20 Nm

10 -	Nehmerzylinder

aus- und einbauen → Kapitel

11 -

Stößel

12 -	Montageschraube

sichert den Kupplungsausrückhebel bei Getriebeeinbau

nach Getriebeeinbau herausdrehen

Hinweis

Falls die Montageschraube ( → Pos.) nicht vorhanden ist, kann eine Schraube M 8 x 35 benutzt werden.

Kupplungsausrückhebel mit dem Ausrücklager aus- und einbauen

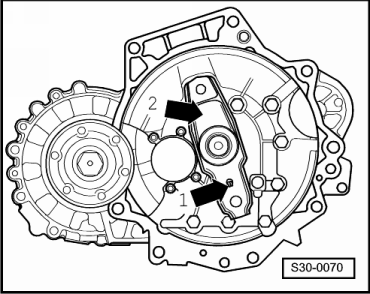

-	Hängen Sie die Feder -Pfeil 1- aus.

-	Kupplungsausrückhebel -Pfeil 2- und Ausrücklager abziehen.

-	Der Einbau erfolgt in umgekehrter Reihenfolge.

Kupplungsausrückung in Stand setzen

Ausrücklager aus- und einbauen

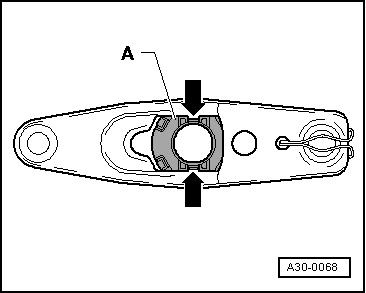

-	Rasthaken -Pfeile- auf der Rückseite des Kupplungsausrückhebels zusammendrücken und Ausrücklager -A- aus dem Kupplungsausrückhebel entnehmen.

-	Zum Einbauen, das Ausrücklagers -A- in den Kupplungsausrückhebel drücken, bis die Rasthaken -Pfeile- verrasten.
