Volkswagen Touran Reparaturanleitung :: Kraftstoffentnahme Thermo Top V

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Kraftstoffversorgung der Zusatzheizungen Thermo Top V / Kraftstoffentnahme Thermo Top V

Hinweis

Kraftstoffleitungen sind mit Klemmschellen gesichert, diese Klemmschellen sind grundsätzlich durch Schraubschellen zu ersetzen.

Um die Zusatzheizung zu starten, sind folgende Bedingungen erforderlich: Temperaturfühler für Außentemperatur -G17- abziehen und Kühlwassertemperatur unter 50 C.

Wenn der Kraftstoffbehälter leer war, kann es sein das sich Luft in der Kraftstoffleitung zur Zusatzheizung befindet. Um die Luft aus der Kraftstoffleitung zu bekommen, starten Sie die Zusatzheizung, sooft bis sie nicht mehr von alleine ausgeht.

Bei allen Arbeiten an der Kraftstoffversorgung sind die Sauberkeitsregeln zu beachten .

Kraftstoffentnahme Thermo Top V

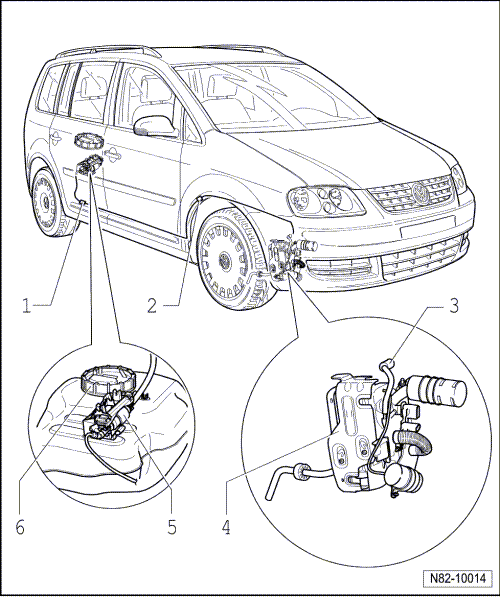

1 -	Schnellverschluss der Kraftstoffleitung

hinten rechts

2 -	Schnellverschluss der Kraftstoffleitung

im Motorraum rechts

3 -	Schnellverschluss der Kraftstoffleitung

an der Zusatzheizung Thermo Top V

4 -	Zusatzheizung Thermo Top V

5 -	Dosierpumpe -V54-

Die Dosierpumpe -V54- befindet sich auf dem Kraftstoffbehälter

aus- und einbauen → Kapitel

Kraftstofffördermenge prüfen: → Kapitel

Hinweis

Ab KW 12/06 hat bei der Ausführung Diesel ein Kraftstoffabschaltventil -N109- → Abb. direkt am Kraftstoffstutzen der Zusatzheizung und eine neue Dosierpumpe -V54- (graue Kunststoffkappe) eingesetzt. Das Steuergerät für Zusatzheizung -J364- ist ebenfalls neu. Die Dosierpumpe -V54- hat einen Bypass um den Kraftstoffdruck zwischen dem Kraftstoffabschaltventil -N109- und der Dosierpumpe -V54- bei ausgeschalteter Zusatzheizung abzubauen.

Achten Sie auf die richtige Teilenummer. Ein Kreuzverbau ist nicht zulässig, da die Funktion der Zusatzheizung gestört wird.

6 -	Geber für Kraftstoffvorratsanzeige

Der Geber für Kraftstoffvorratsanzeige befindet sich auf der rechten Seite unter der Sitzbank.

aus- und einbauen → Rep.-Gr.20

Kraftstoffentnahme Thermo Top V

ACHTUNG!

Es besteht Gefahr durch austretenden Kraftstoff.

Kraftstoffsystem steht unter Druck.

Vor dem Öffnen des Systems Putzlappen um die Verbindungsstelle legen. Dann durch vorsichtiges Lösen der Verbindungsstelle Druck abbauen.

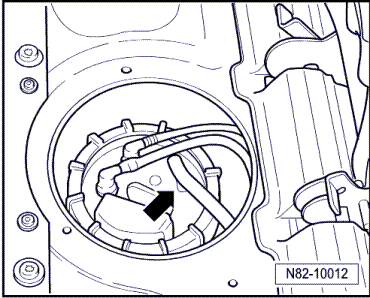

Die Kraftstoffentnahme der Zusatzheizung erfolgt über den Anschluss am Geber für Kraftstoffvorratsanzeige -G--Pfeil-. Der Geber für Kraftstoffvorratsanzeige -G- befindet sich auf der rechten Seite unter der Sitzbank.
