Volkswagen Touran Reparaturanleitung :: Karosseriebeschleunigungsgeber hinten -G343- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

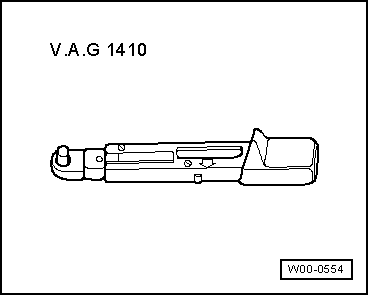

Drehmomentschlüssel -V.A.G 1410-
Ausbauen
Rad abbauen.
Radhausschale hinten links ausbauen → Rep.-Gr.66.
  Karosseriebeschleunigungsgeber hinten -G343- aus- und einbauen

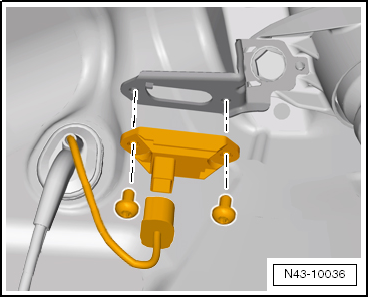

Steckverbindung entriegeln und abziehen.
Schrauben herausschrauben und Karosseriebeschleunigungsgeber hinten -G343- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vorsicht!
Der Karosseriebeschleunigungsgeber hinten darf auf keinen Fall mit den Karosseriebeschleunigungsgebern vorn vertauscht werden, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA".
  Karosseriebeschleunigungsgeber hinten -G343- aus- und einbauen

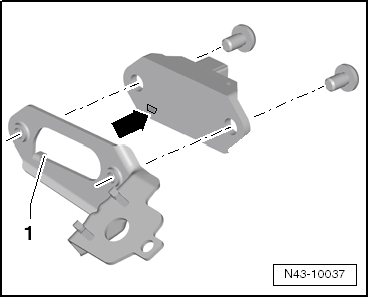

Einbaulage des Karosseriebeschleunigungsgebers hinten -G343- auf dem Halter beachten.
Die Haltenase -1- muss in die Vertiefung des Karosseriebeschleunigungsgebers vorn rechts -G342--Pfeil- eingreifen.
  Karosseriebeschleunigungsgeber hinten -G343- aus- und einbauen
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Karosseriebeschleunigungsgeber hinten -G343- an Halter 5 Nm
